描述

● 電動推桿是一種將電能轉換成往復運動機械能的通用機械手，適用于各種復雜或簡單的工藝流程，具有結構緊湊，安裝方便，使用可靠，維 護簡單，節約能源等優點。電動推桿與液壓氣動系統相比，不但省掉了繁雜的系統和減輕了重量，而且不受氣候及環境的限制，可實現遠距離集中或自動控制，電動推桿已廣泛應用于冶金、礦山、電力、煤炭、交通、糧食、化工、建材等部門。

選型





























選用須知

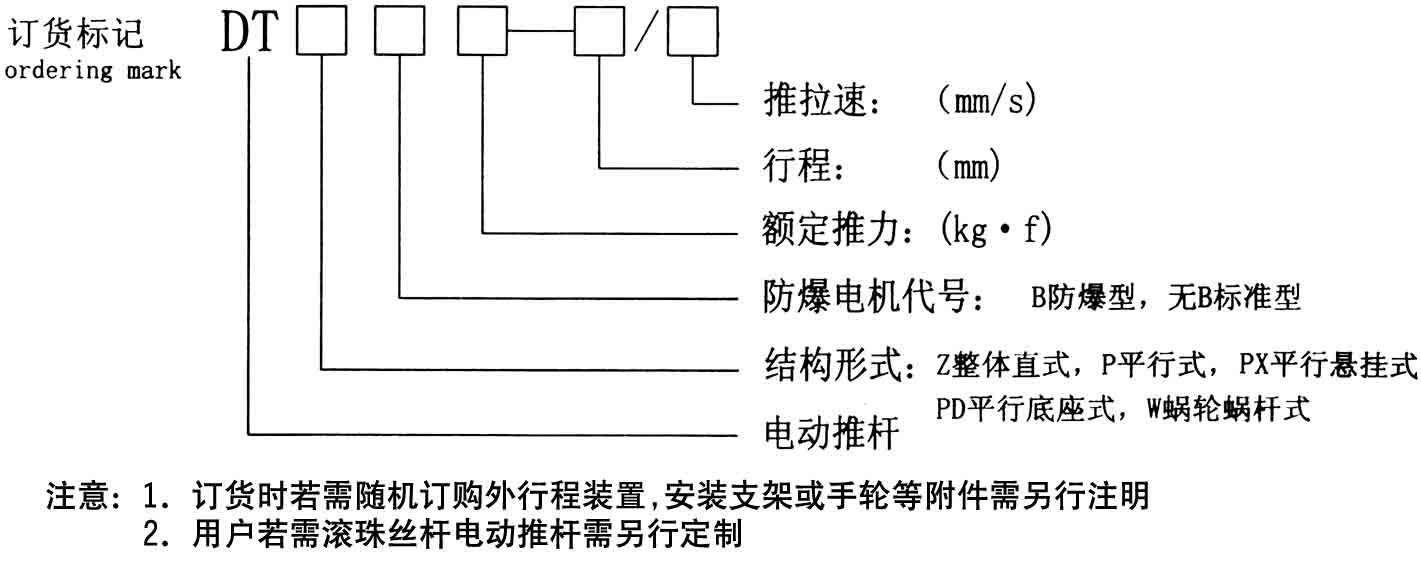

● 首先確定工作對象的運動狀態，進行受力分析，計算所需用的推力、行程和速度，然后以規格表選出合適的電動推桿，如推力行程不足，可通過變更力臂增設杠桿機構來實現，或在訂貨時提出特殊要求。本廠可專門為您設計制造你所需要的非標系列產品。

工作原理

● 電動機通過一級或二級齒輪減速后，帶動絲杠螺母付，把電動機的旋轉運動變?yōu)橹本€運動，利用電動機正反轉實現推桿往復動作。電動推桿輸出推拉力相等。通過各種杠桿力臂長度，可以增長行程。



結構特點

● 電動推桿由電動機、減速齒輪、絲桿、銅螺母、導向套、活塞桿、軸承座、彈簧、缸筒座、缸筒、聯接叉及光電接近開關裝置（用戶選購）等部件所組成。

● 內置過載自動保護裝置，當推桿行程到極限位置或負載超過額定推力一定數值時，推桿將自動切斷電源，起到保護作用，使電機及其它構件不致?lián)p壞，但不得以此作為正常運行時的限位開關使用。因此要求在本機上另行配置外行程限位開關裝置，本廠可為用戶配置光電接近開關裝置，以控制推桿正常起停。可靈活選擇不同背壓的復位彈簧。

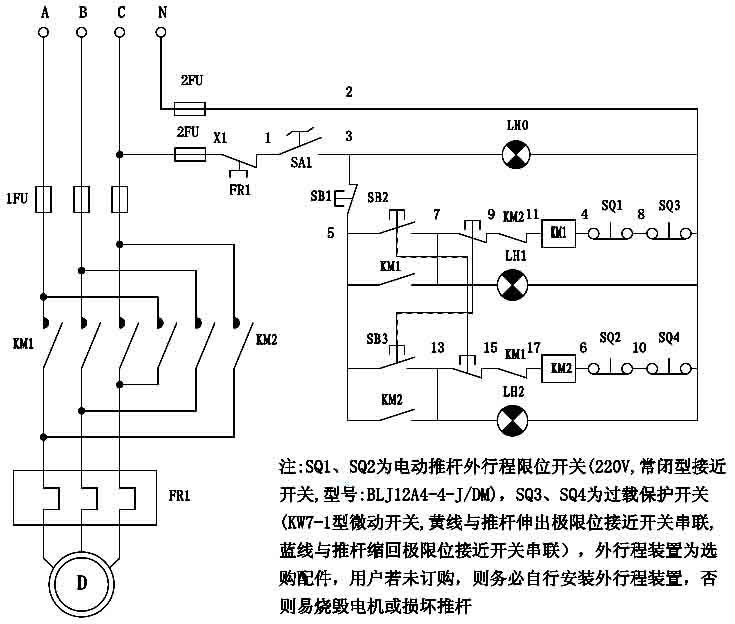

電氣圖(僅供參考)

安裝注意事項

● 電動推桿外殼設有安裝支軸，可配制安裝底架或吊架安裝于適當位置，端部的軸接頭，與被推構件相聯接。安裝 支架等推桿附件可選用。

● 電動推桿裝設的過載保護開關必須串接在電機控制線路中，見附電氣圖，使用時用戶必須安裝外接行程限位裝置，以控制推桿工作。本機內的過載保護開關不得作為外接行程的開關使用。外接光電接近開關裝置可隨機訂購。



維護和檢修

● 工作環境在溫度-20°C～80°C之間，相對濕度在85%以下能正常運行

● 電動推桿前端不再需要裝防塵裝置（如：防塵罩）本廠生產的電動推桿活塞桿與機體外部滑配處均設計進口防塵密封組合圈，能很好地防止塵埃侵入機器內部 。

● 電動推桿運行一些時間（約為半年）后，應檢查修理，并可更換機內滾珠軸承脂

  （SY1514-65）， 充滿度70%。絲桿付的加脂可拆下缸筒上的加油塞，使推桿行程前進，用干油槍涂敷在絲桿外周，齒輪及軸承的加脂可拆去齒輪箱體上的蓋板，直接進行加脂 。

● 必須經常注意限位開關的位置，防止多次使用造成位移而失控，致使電動機燒毀
