工作原理

● 電液推桿是一種機、電、液一體化的新型柔性傳動機構，它以執行機構（油缸)

   、控制機構（液壓控制閥組）和動力源（油泵電機等）組成。根據現場安裝空間

  及用戶使用情況電液推桿可有多種結構形式（具體見電液推桿外形尺寸圖，也可

  根據用戶要求定 制樣式）。電動機通過正反轉驅動雙向液壓泵正反輸出壓力油，

  經液壓控制閥送至油缸，實現活塞桿的往復運動。

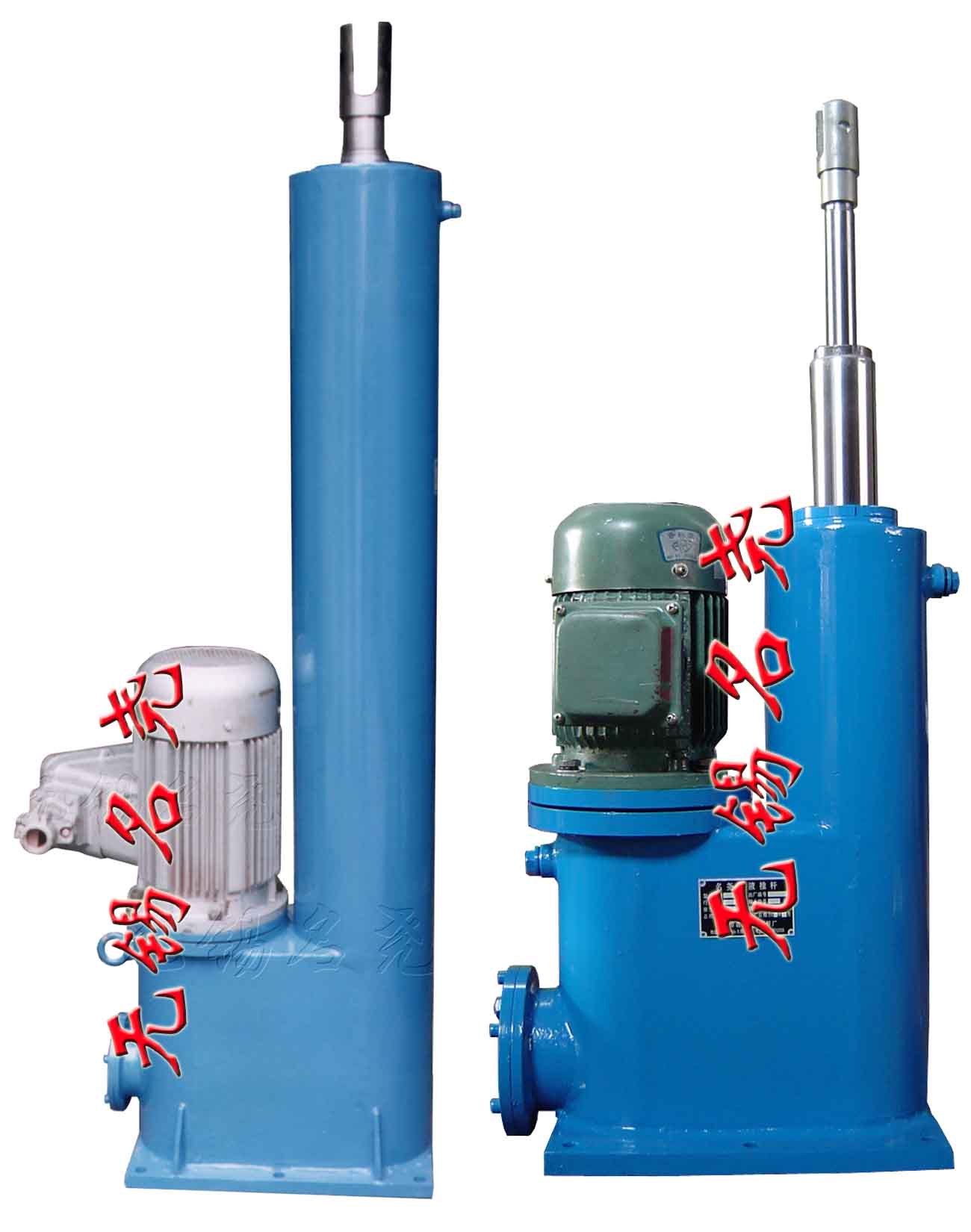

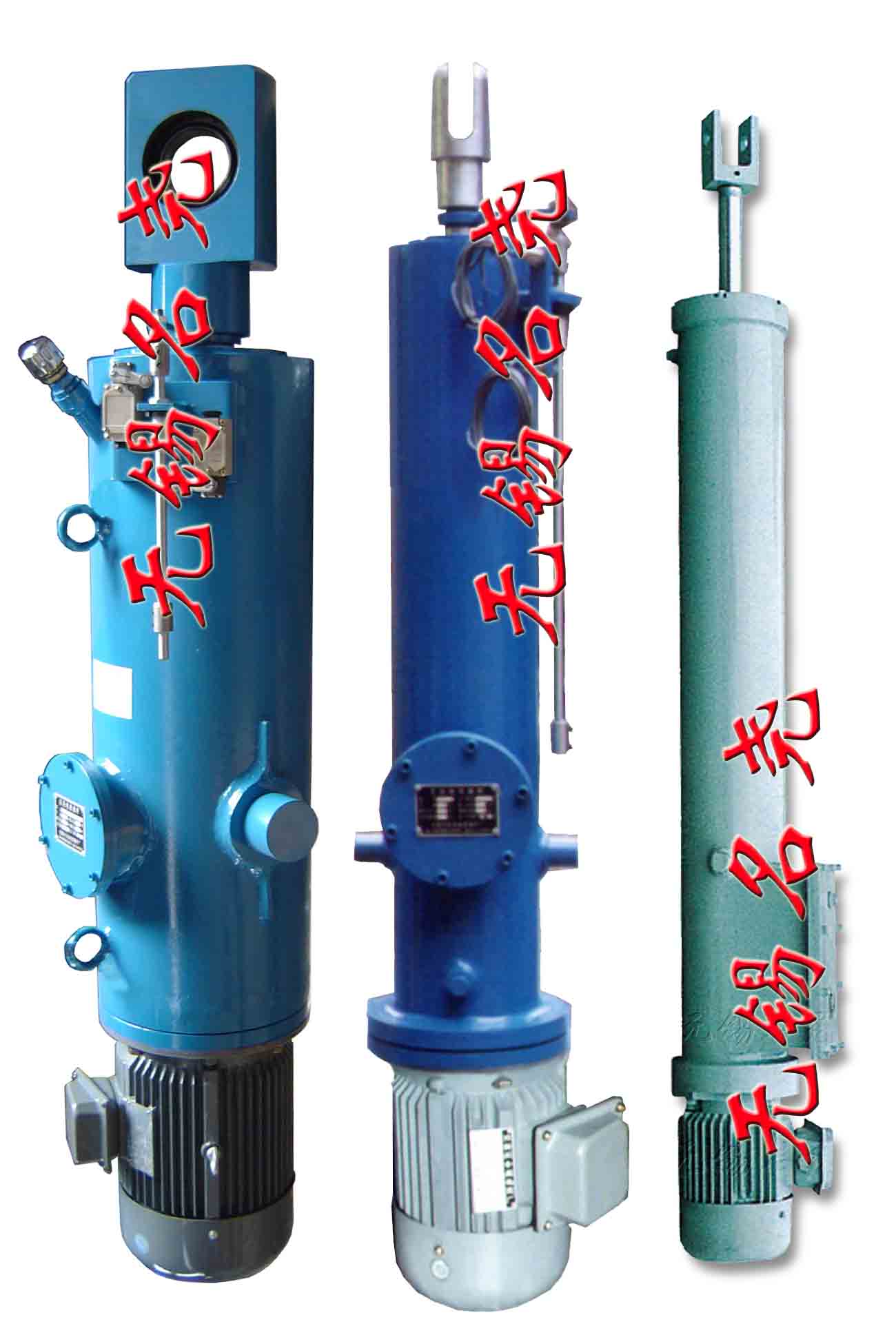

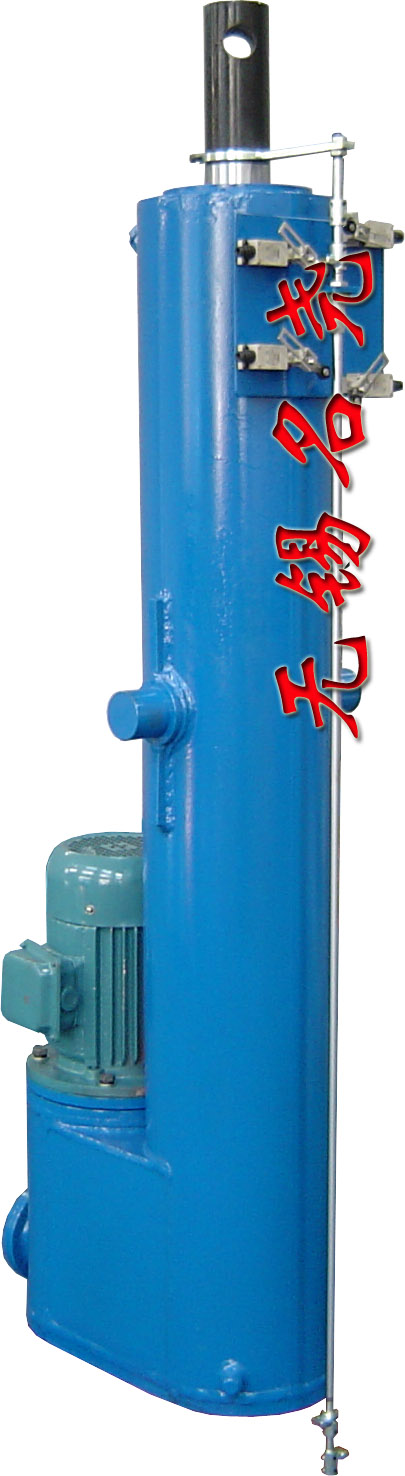

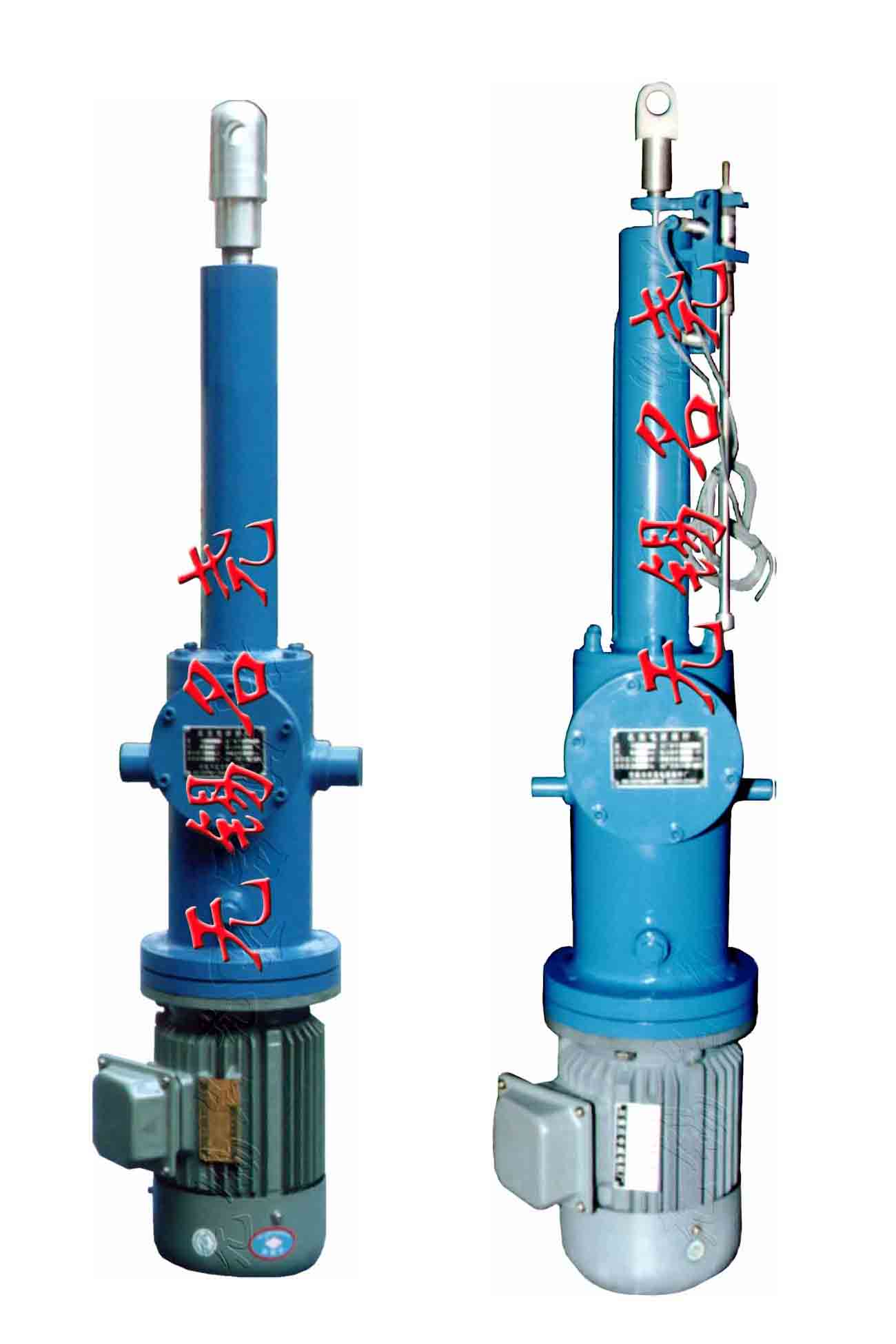

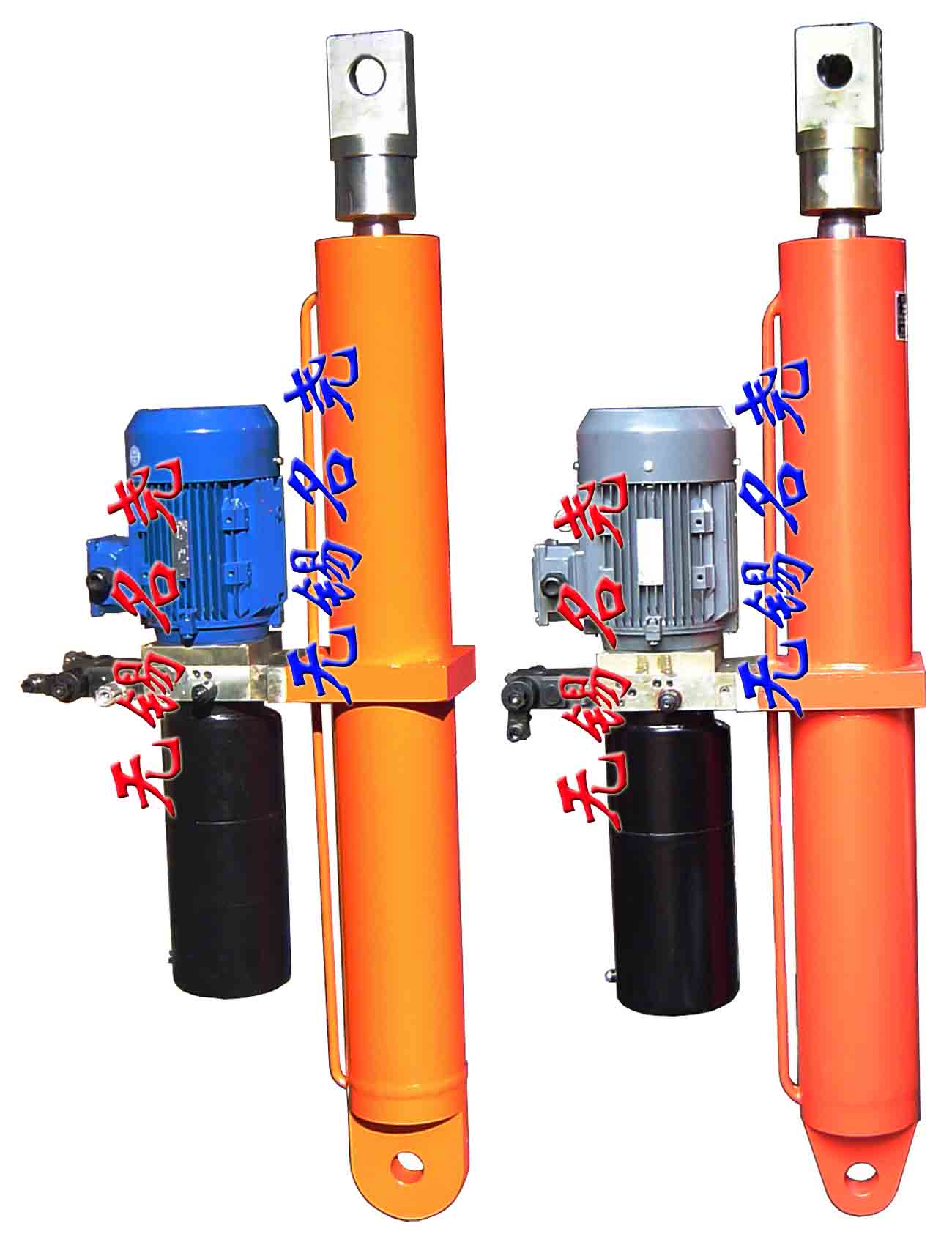

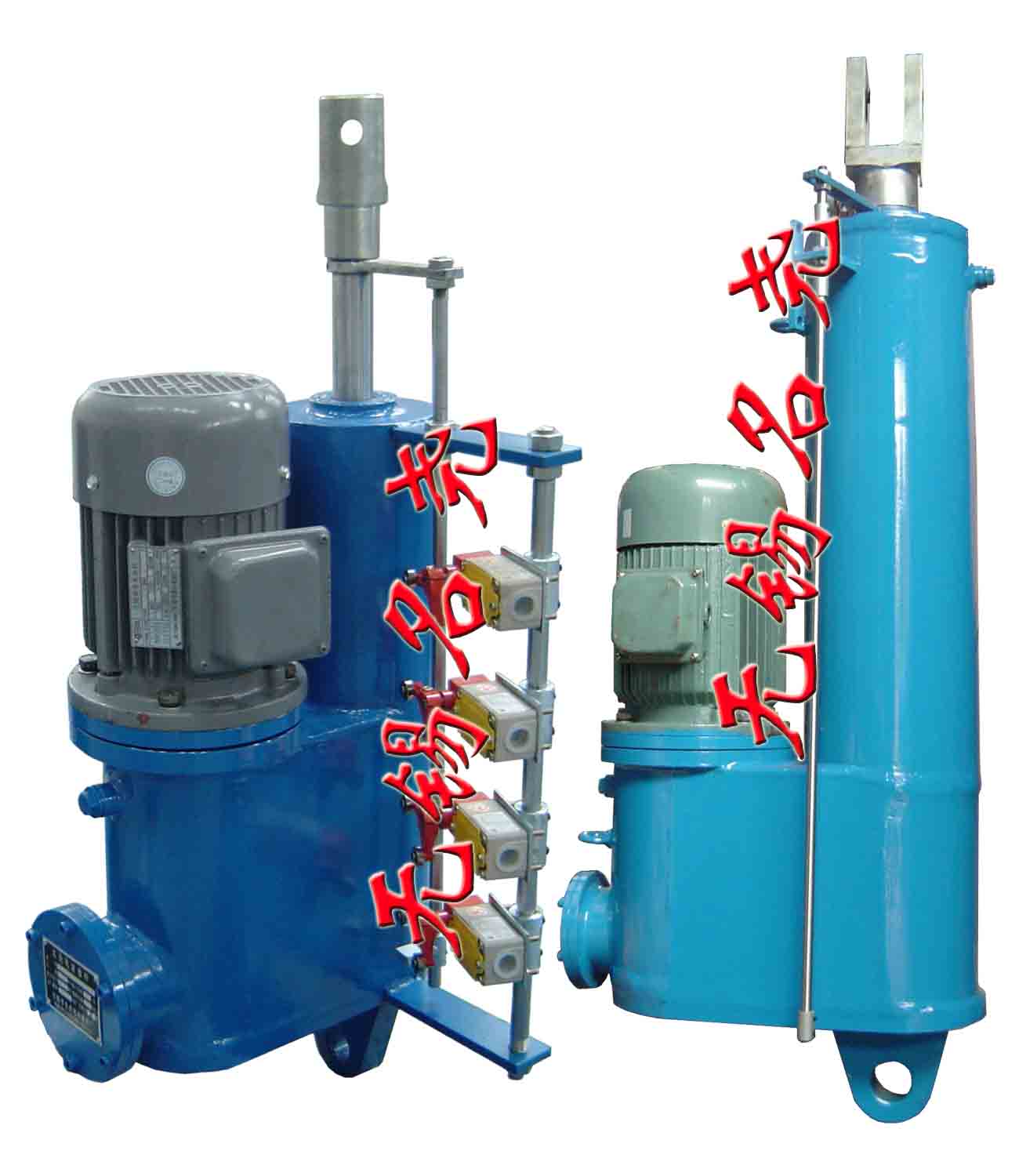

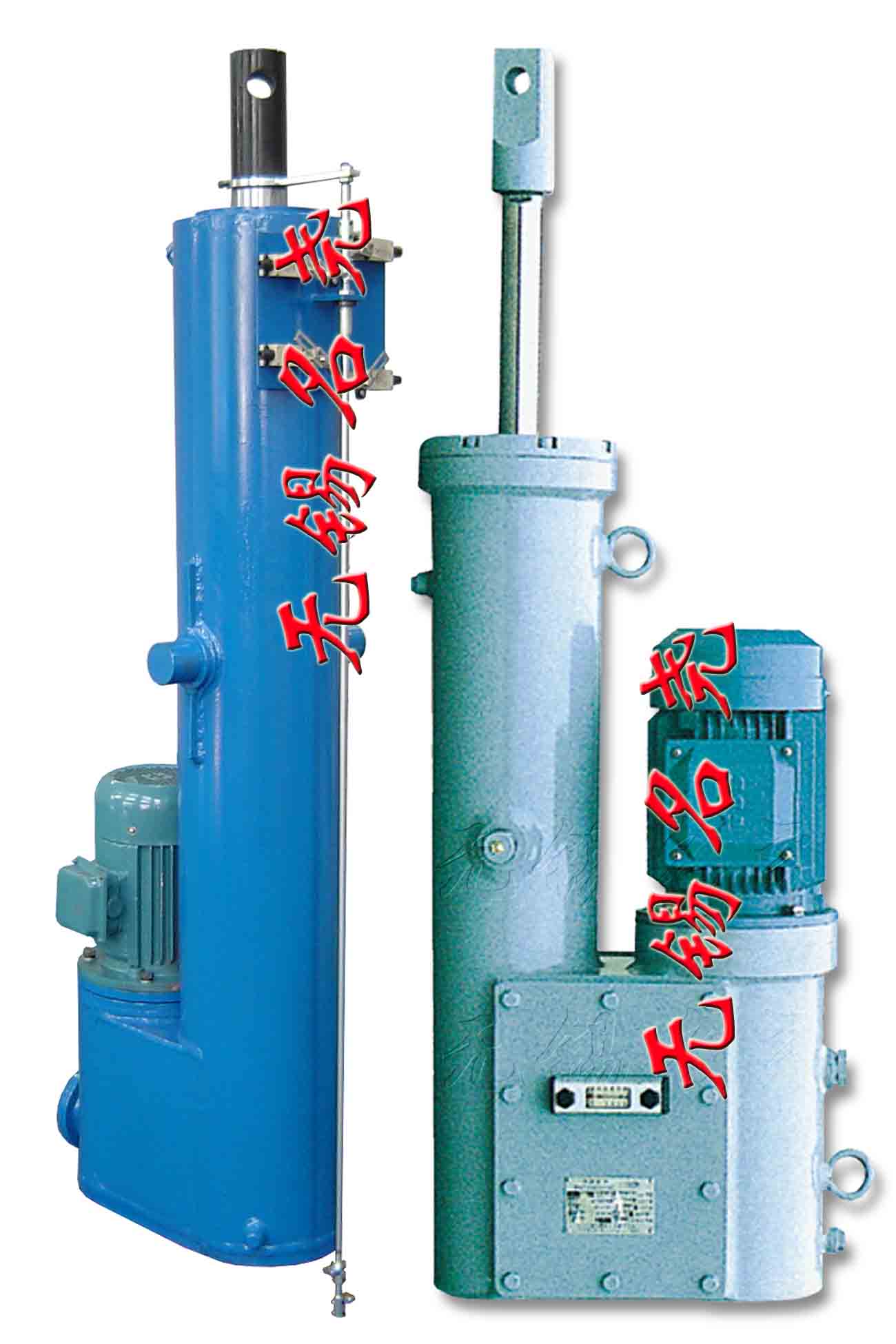

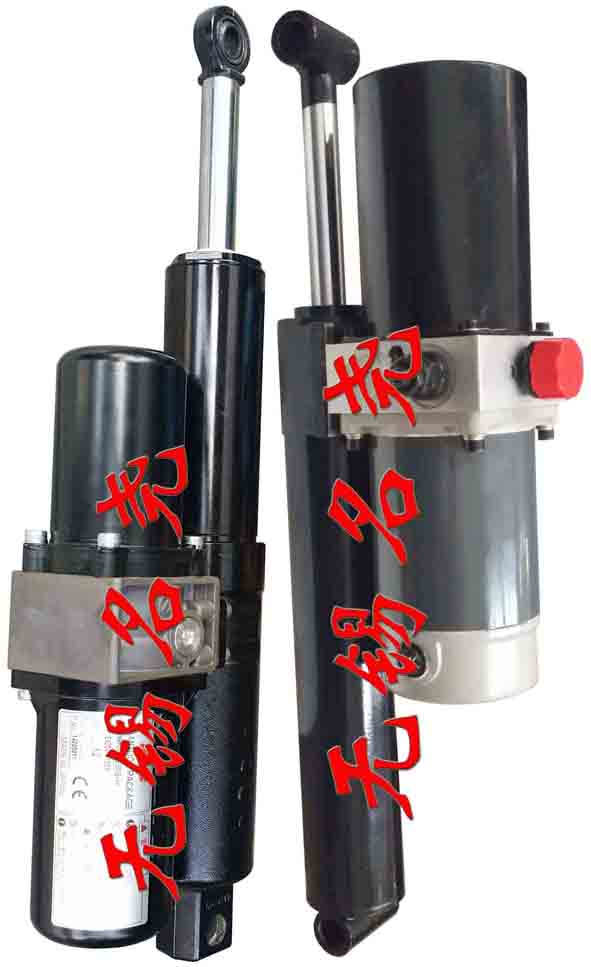

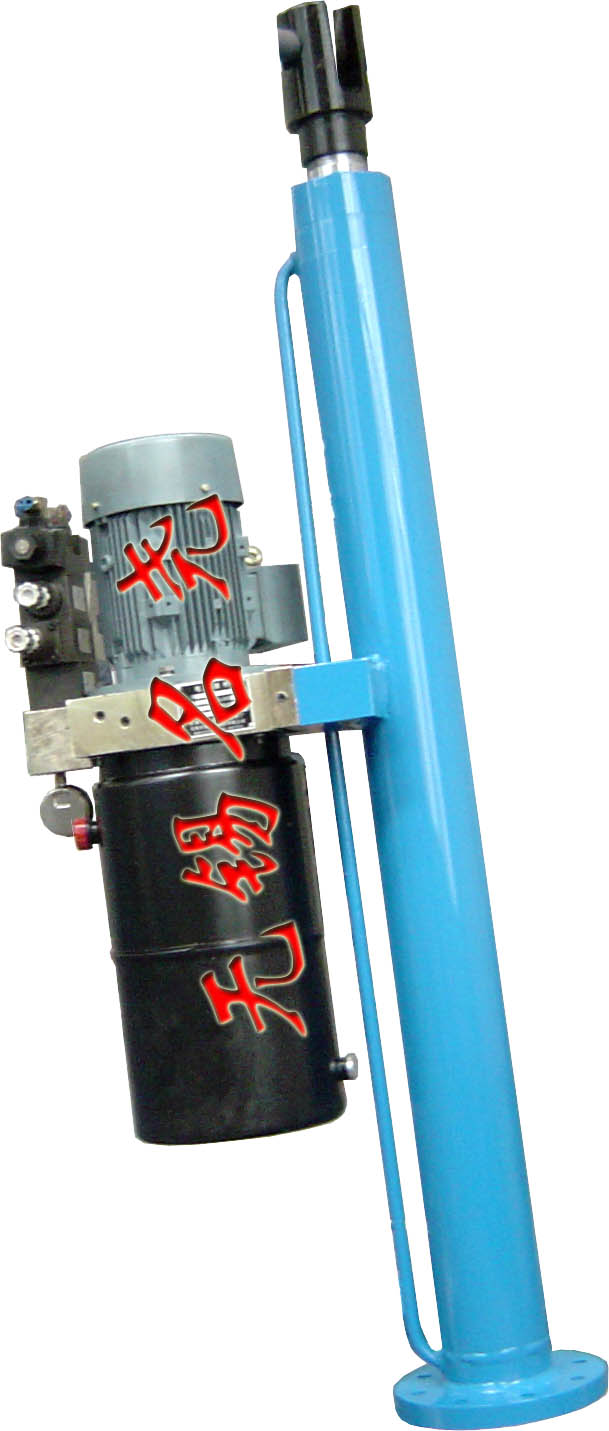

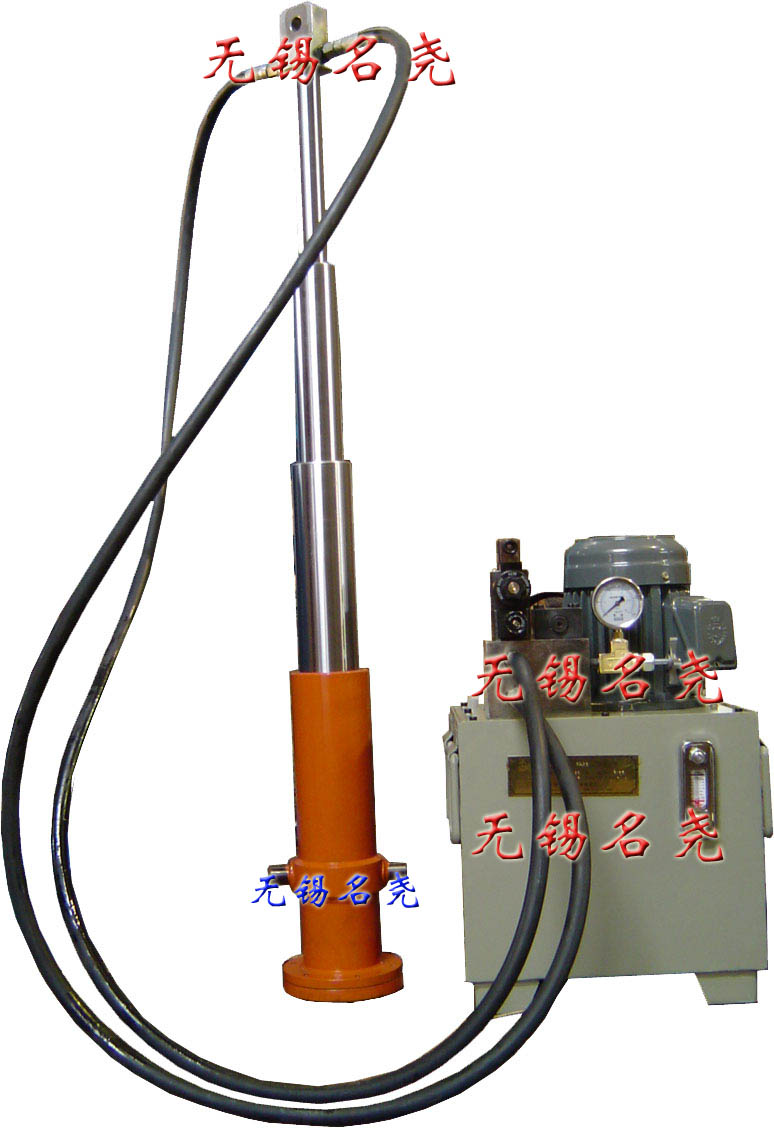

        DYT系列電液推桿是一種集機、電、液為一體的液壓驅動機械手，適用于需要往復推拉直線（或 往復旋轉一定角度）運動，也可用于需要上升、下降或夾緊工作物的場所，并可實現遠距離危險地區的集中或自動控制。電液推桿已廣泛應用于冶金、礦山、電力、煤 炭、機械、交通、糧食、化工、水泥、水利建材、運輸等部門，是一種通用的動力源。

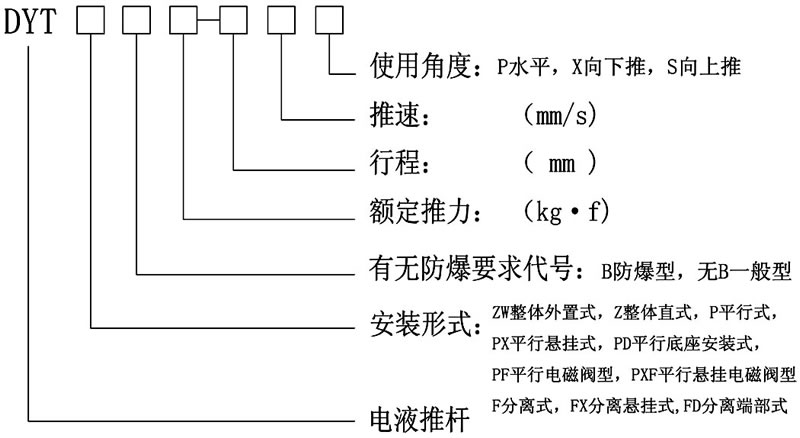

型 號

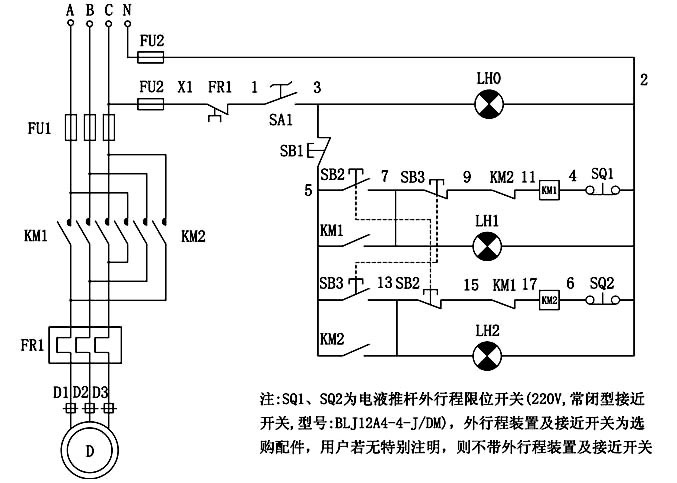

電氣線路圖(僅供參考)



選型及選型計算

● 首先確定工作對象的運動狀態，進行受力分析，計算所需用的推力、行程和速

   度，然后以規格表選出合適的推桿， 一般分為十五級。分別是：100kg/300kg/

   500kg/750kg/1000kg/1750kg/2500kg/3000kg/4000kg/5000kg/6000kg/

   8000kgf/10000kg/15000kg/20000kg，如推力小于100kgf的推桿按100kg

   選型，推力大于20000kg的電液推桿，規格中未列出外形安裝尺寸，訂購時需

   與我方技術人員聯系后確定。



● 速度的選項是給出常用規格，有很多規格的速度參數，樣本并未列出，用戶可根

   據需要與我方技術人員聯系后，任意確定一個具體的數值，比如15mm/s。同

   時，在選取速度值時，應盡量取小的數值（當≤10mm/s時應特別提出），這樣

   可減小電液推桿的重量和外形尺寸，減小電機功率，同時降低系統的發熱量。



● 電液推桿的行程按樣本中的值選取，所選取的數值，應自留前備量和后備量，以

   緩沖油缸到位后的沖擊。一般情況下前備量和后備量之和為30-50mm足夠。 行

   程選定后，如果支承長度L(桿頭聯接叉軸孔與安裝支軸孔之間的距離) 大于40倍

   的活塞桿直徑d（直徑d的取值見下表的5.2條中說明），則必須進行穩定性的校

   驗。這項工作在選型時由我方技術人員完成,此種情況的電液推桿外形安裝尺寸

   與樣本中的標準尺寸可能有些不同,此時用戶可要求我方技術部出具外形安裝尺

   寸圖及電液推桿相關技術參數。 注:行程的取值可按需要而不按樣本取值，如取

   值為453，都是可行的。



● 電液推桿的安裝形式常用為水平安裝形式，若是別的安裝形式，應在選型時告知我

   方銷售人員，或在選型的代號中表示出來，以便于更改油箱放氣口及油泵吸油口

   的位置。



● 外形尺寸

   在推力足夠的情況下，外形尺寸應盡量選取的較小。這樣可減小推桿整體重量，

   降低成本，便于安裝。當然在有些特殊的場合使用為了適應機構的連接尺寸或要

   求保險系數較大的情況下，用戶也可選用較大的外形尺寸，同時可以更好地控制

   液壓油的溫升，使油溫不至過高。



● 桿端連接件尺寸

   桿端連接件即叉頭部分的尺寸，主要取決于油缸的尺寸，油缸的尺寸又取決于推

   力，具體可根據樣本中各種規格型號電液推桿的叉頭尺寸直接選用，用戶也可根

   據需要自行確定，叉頭與產品性能無關，而只與推桿外形及成本有關 。
