描述

● 油缸（液壓缸）是液壓裝置中將液壓能轉換為機械能,實現直線往復運動的執行元件。也是液壓設備中最早和最常使用的液壓元件之一。液壓缸種類繁多,根據液壓缸驅動負載的方式可分為推(拉)力液壓缸和擺動液壓缸；根據液壓缸完成一次循環運動的供液次數不同可分為單作用液壓缸和雙作用液壓缸；根據液壓缸運動組件的結構形式不同可分為柱塞式液壓缸、活塞式液壓缸、葉片式擺動液壓缸和其它液壓缸；根據所驅動的負載大小不同可分為輕載、中載和重載液壓缸；根據使用場合不同可分為工程機械液壓缸、農用機械液壓缸、冶金液壓缸和船舶液壓缸等。



油缸常用安裝方式 (桿端與缸筒安裝方式可任意組合)

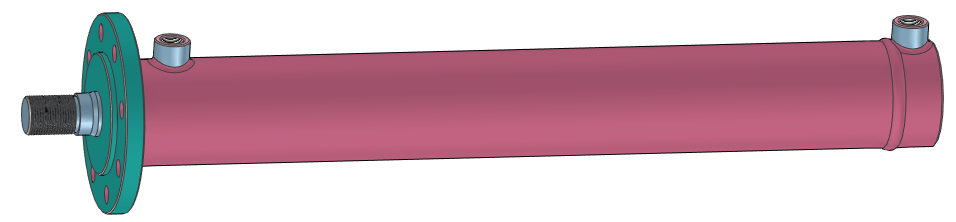

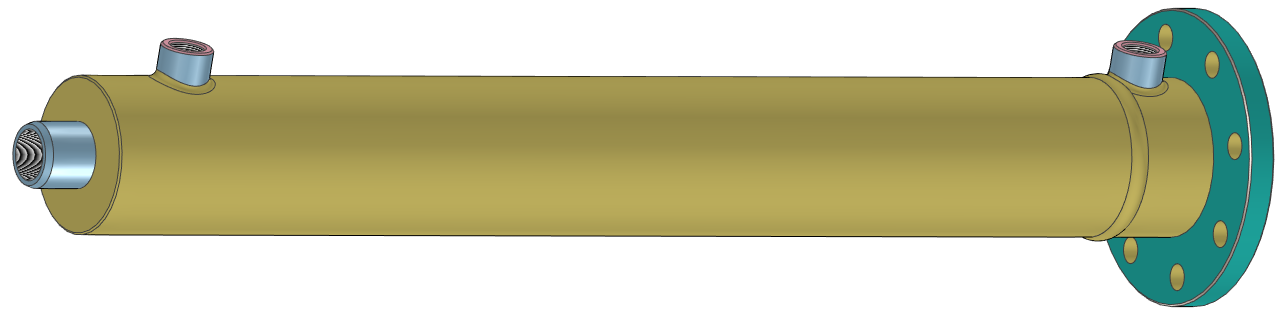

桿端外螺紋-前圓法蘭	桿端內螺紋-缸底圓法蘭

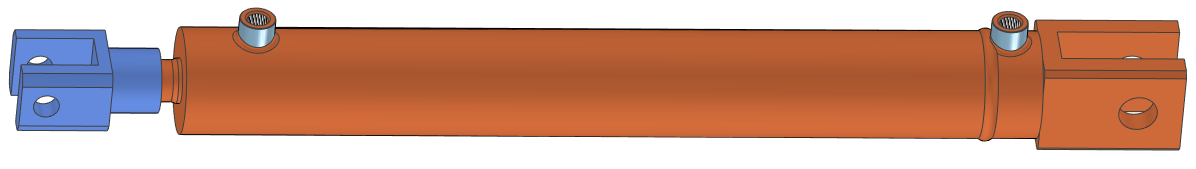

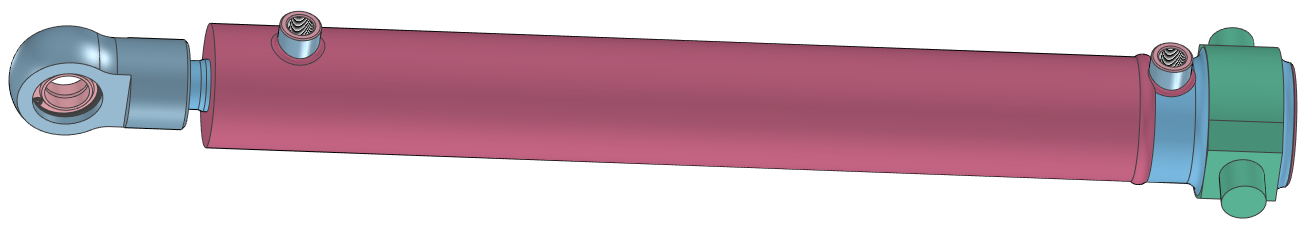

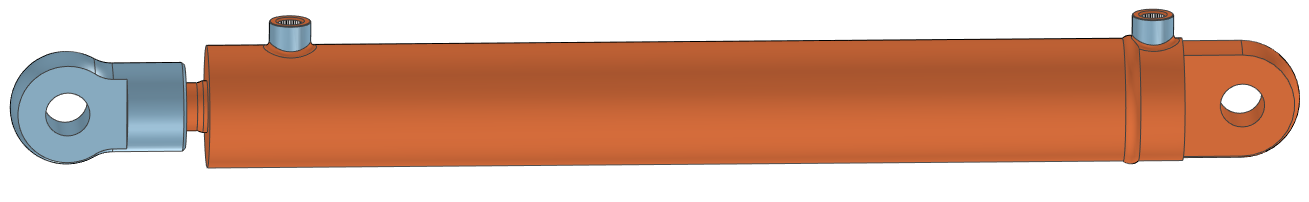

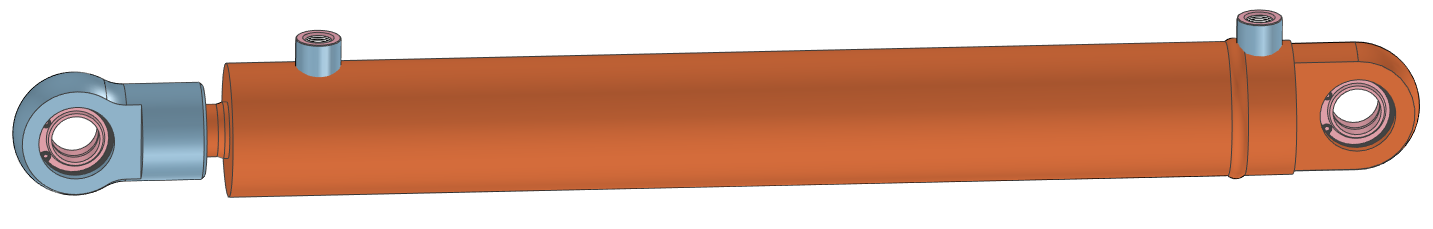

桿端單耳環-缸底單耳環	前后耳環.均帶關節軸承

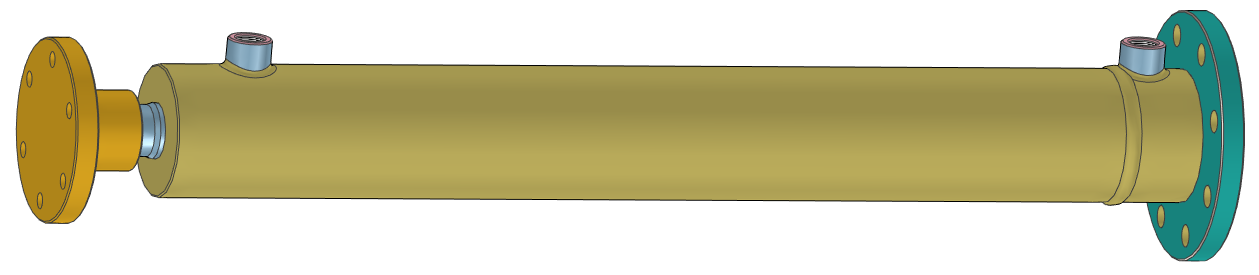

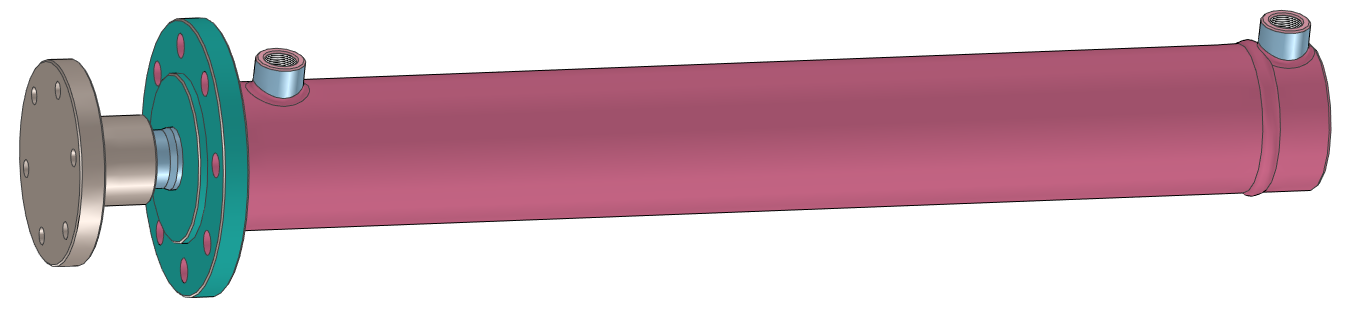

桿端圓法蘭-前圓法蘭	桿端圓法蘭-缸底圓法蘭

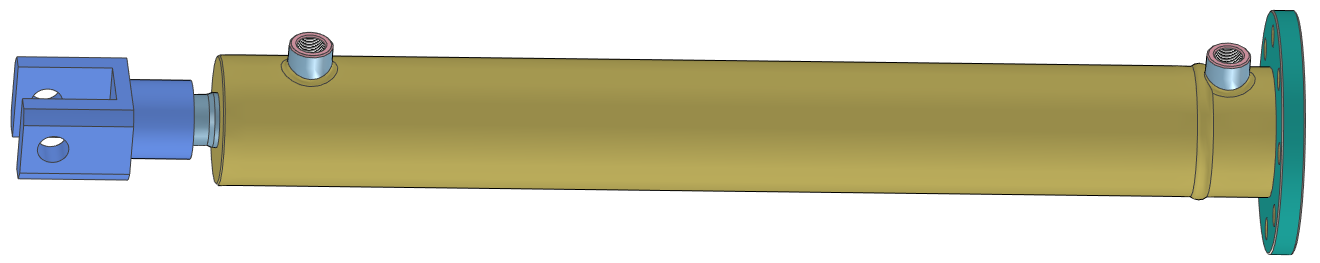

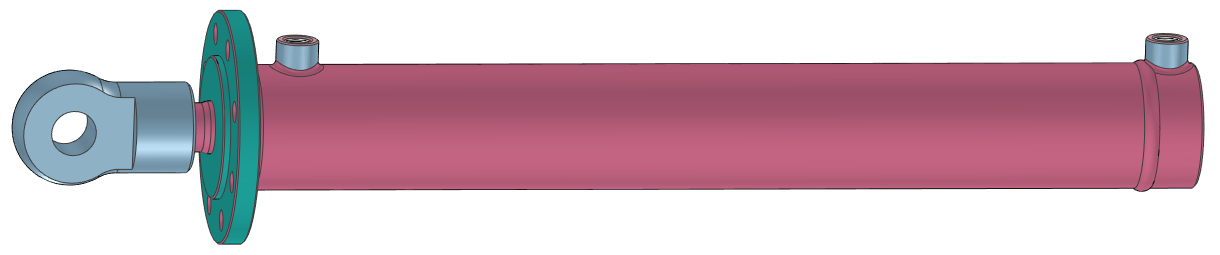

桿端單耳環-前圓法蘭	桿端雙耳環-缸底圓法蘭

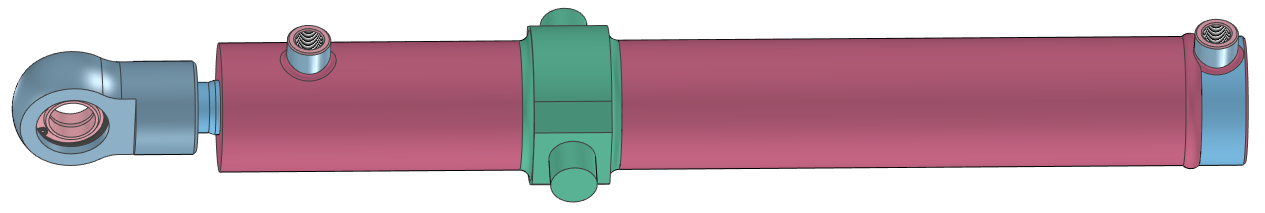

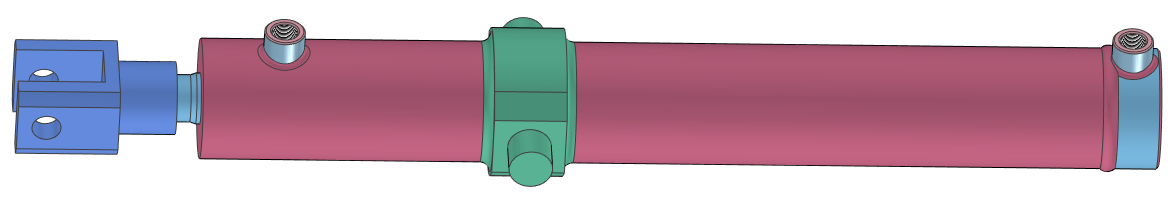

桿端單耳環.關節軸承-中間鉸軸	桿端雙耳環-中間鉸軸

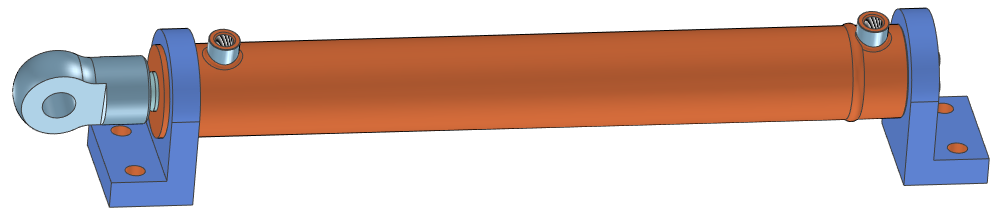

桿端單耳環-前后腳架	桿端單耳環.關節軸承-缸底鉸軸

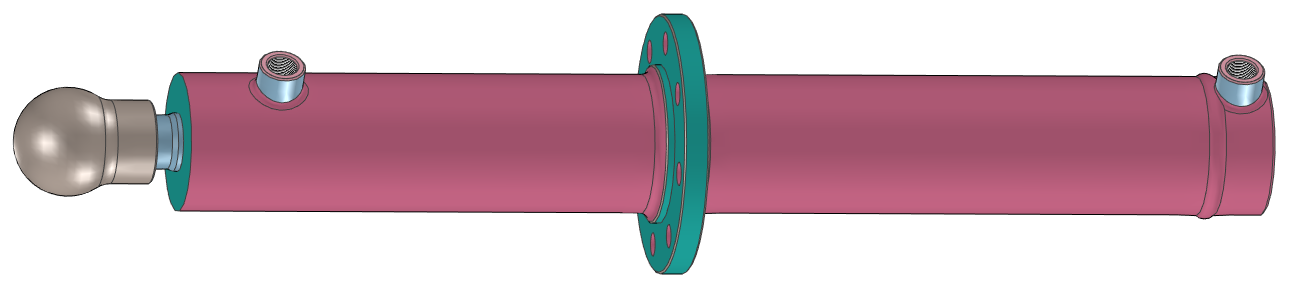

桿端球頭-中間圓法蘭	桿端雙耳環-缸底雙耳環
桿端常用安裝方式：1.外螺紋,2.內螺紋,3.單耳環,4.單耳環-帶關節軸承,5.雙耳環,6.桿端法蘭,7.桿端球頭 缸體常用安裝方式：1.前圓或方法蘭,2.中間圓或方法蘭,3.缸底圓或方法蘭,4.中間鉸軸,5.缸底鉸軸,6.前后腳架,7.缸底雙耳 注：以上安裝方式用戶選型時可任意組合。

主要性能

● 公稱壓力，也稱額定壓力是 液壓油缸能用以長期工作的壓力。國家標準

   GB7938-87(等效于ISO3322-1975)規定了油缸公稱壓力系列：0.63MPa，

   1.0MPa，1.6MPa，2.5MPa，4.0MPa，6.3MPa，10.0MPa，16.0MPa，

   25.0MPa，31.5MPa，40.0MPa共十一種壓力 。



 ● 最高允許壓力，也是動態試驗壓力，是油缸(液壓缸)在瞬間所能承受的極限壓

    力。各國規范通常為Pmax≤1．5Pn(MPa)。



 ● 耐壓試驗壓力，是油缸(液壓缸)在檢查質量時需承受的試驗壓力。在規定時間

    內，油缸(液壓缸)在此壓力下，全部零件不得有破壞或永久變形等異常現象。



 ● 最低啟動壓力，是液壓油缸(液壓缸)在空載工況下，通入液壓油逐漸升壓，活塞

    桿在剛啟動時的壓力值，此壓力值為油缸的最低啟 動壓力。

典型結構

 ●通用型液壓缸(油缸)，通用型油缸無特殊的使用要求，結構較簡單，零部件符合

   標準化、通用化的要求。因此，用途較廣泛，適用于各種液壓系統。通用型油缸

   (液壓缸)有三種典型結構形式：

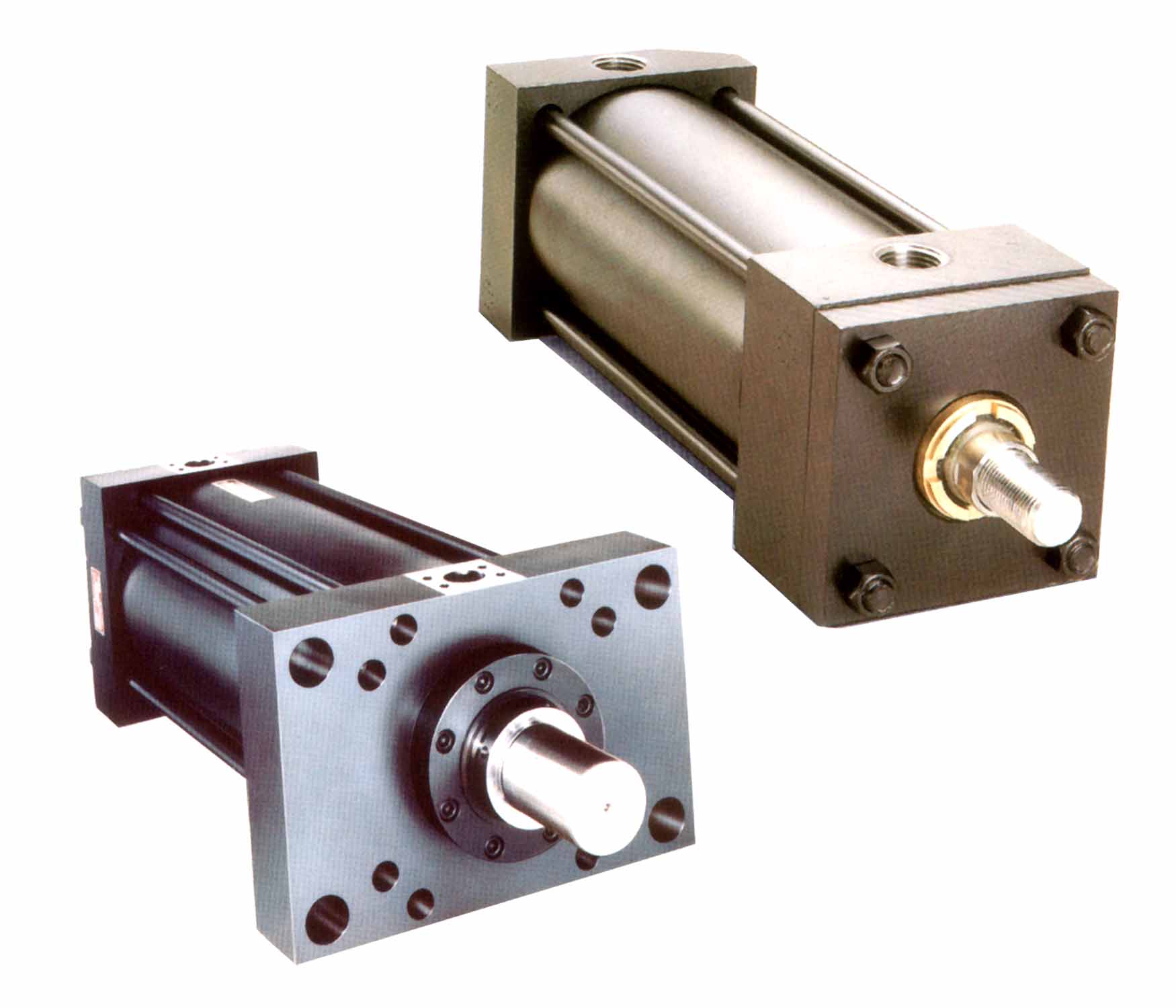

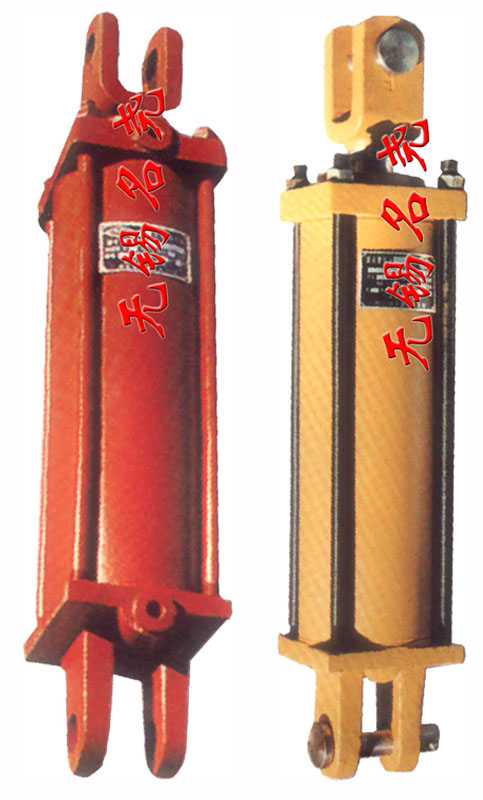

  1.桿型液壓油缸(液壓缸)：前、后端蓋與缸筒用四根(方型端蓋)或六根(圓形端蓋)

    拉桿來連接,前\后端蓋為正方形、長方形或圓形。缸筒選用鋼管廠提供的高精度

    冷拔管，按行程長度所相應的尺寸切割成形，一般內表面還需加工(或只需作精

    加工)即能達到使用要求 。前、后端蓋和活塞等主要零件均為通用件。因此，拉

    桿型油缸(液壓缸)結構簡單、裝拆簡便、零件通用化程度較高、制造成本較低、

    適于批量生產。但是，受到行程長度、缸筒內徑程額定壓力的限制。如行程長

    度過長時、拉桿長度就相應偏長，組裝時容易偏歪引起缸筒端部泄露；如缸筒

    內徑過大和額定壓力偏高時，因拉桿材料強度的要求，選取大直徑拉桿，但徑

    向尺寸不允許拉桿直徑過大。拉桿型液壓 油缸通常額定壓力Pn≤14MPa、缸筒

    內徑D≤200mm、允許******行程S≤2m。

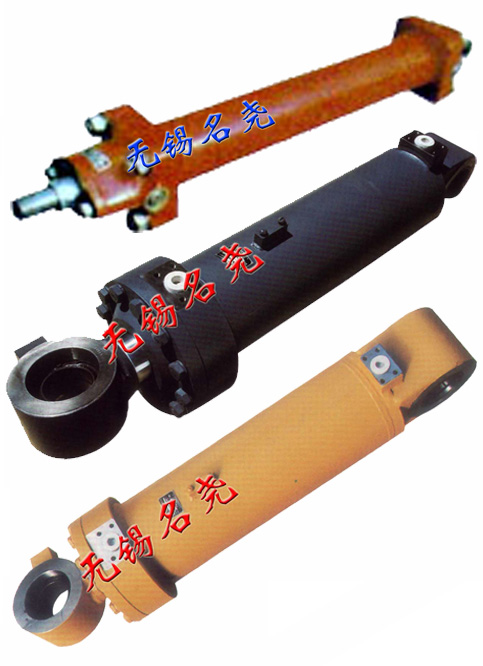

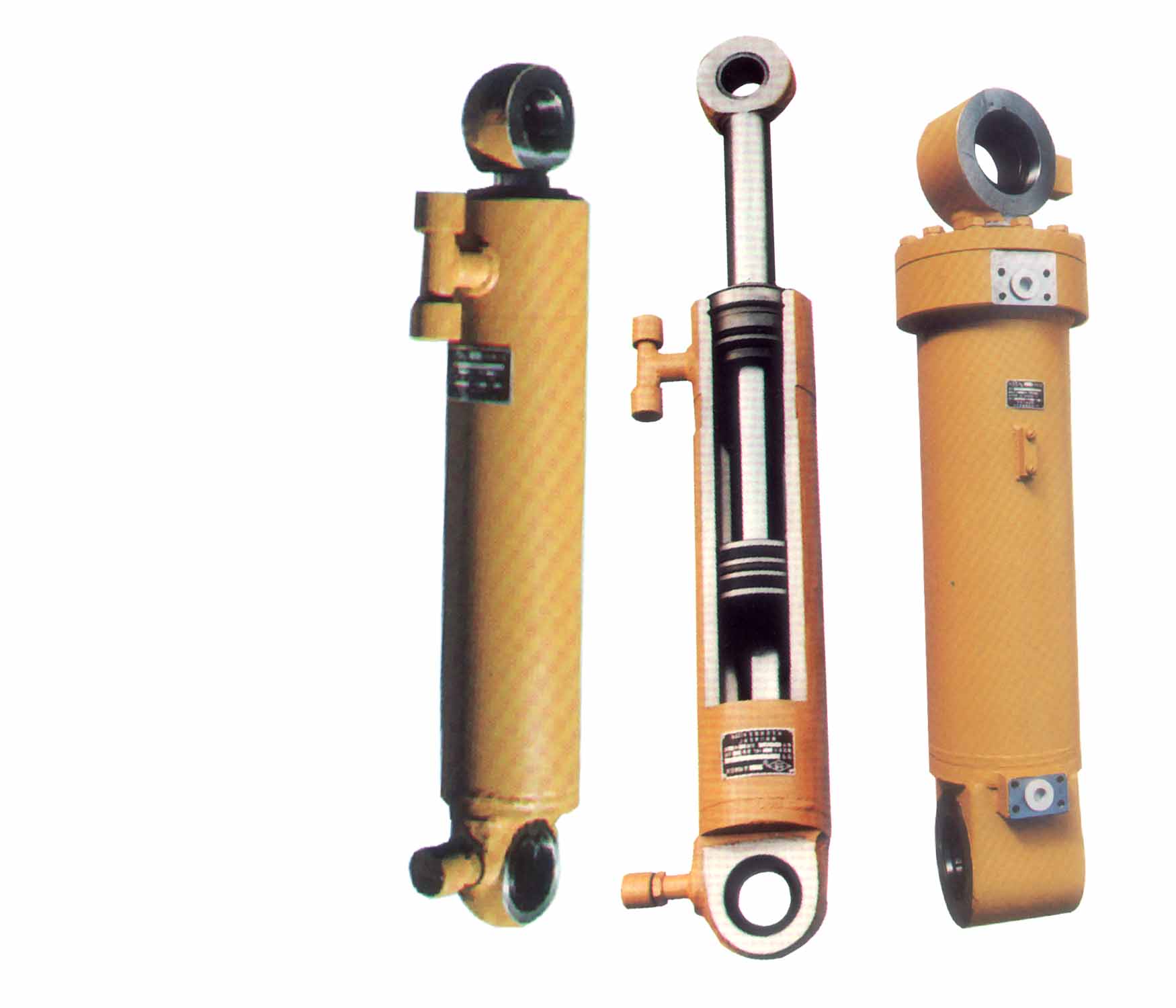

 2.焊接型液壓油缸(液壓缸)：缸筒與后端蓋為焊接連接，缸筒與前端蓋連接有內螺

    紋、內卡環、下螺紋、外卡環、法蘭、鋼絲擋圈等多種型式。焊接型油缸(液壓

    缸)的特點是外形尺寸較小，能承受一定的沖擊負載和嚴酷的外界工作條件。焊

    接型液壓缸通常額定壓力Pn≤31.5MPa、缸筒內徑≤400mm、允許******行程

    S≤10～15m。

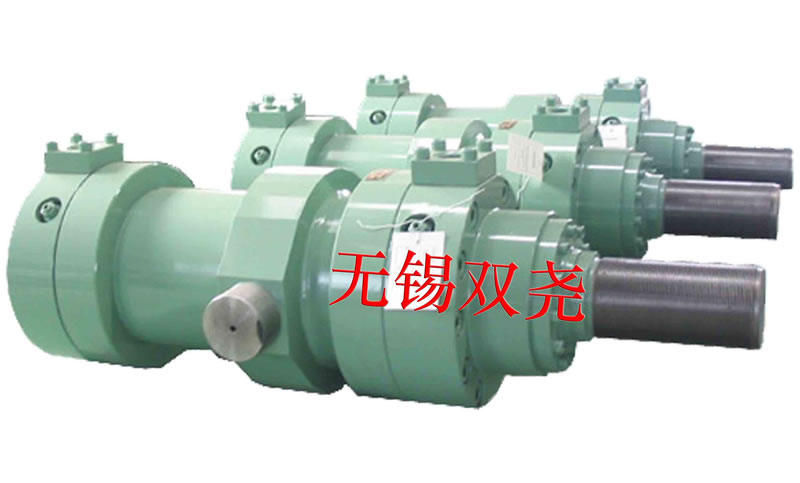

 3.法蘭型液壓油缸(液壓缸)：缸筒與前、后端蓋均為法蘭連接，而法蘭與缸筒有整

    體、焊接、螺紋等連接方式。法蘭型液壓缸的特點是額定壓力高，缸筒內徑

    大，外形尺寸大。適用于較嚴酷的沖擊負載和外界工作條件，又稱重載型液壓

    缸。法蘭型液壓缸通常額定壓力Pn≤40MPa、缸筒內徑≤400mm、允許******行

    程S≤10m。

● 用于特殊工況的油缸(液壓缸)：在高溫、露天、潮濕、多塵等惡劣環境中工作的

   液壓缸，經受著侵蝕性極強的環境條件，使液壓油缸外露表面，尤其是活塞桿易

   導致磨損、擦傷和腐蝕，直接影響正常運行和縮短使用壽命。



● 用于深水作業的液壓油缸(液壓缸)：用于潛艇的升降舵、潛望鏡、拉桿天線等設

   備中深水作業的液壓缸。此類液壓缸在結構上主要考慮的是如何采取有效而又耐

   久的抗腐蝕措施。

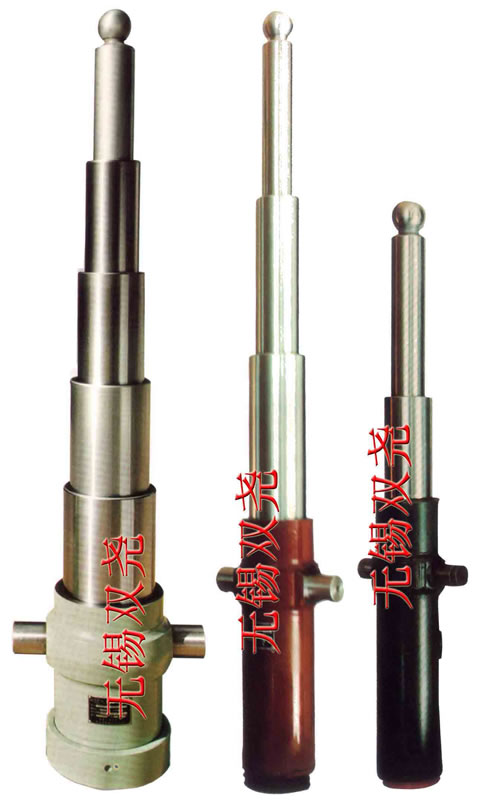

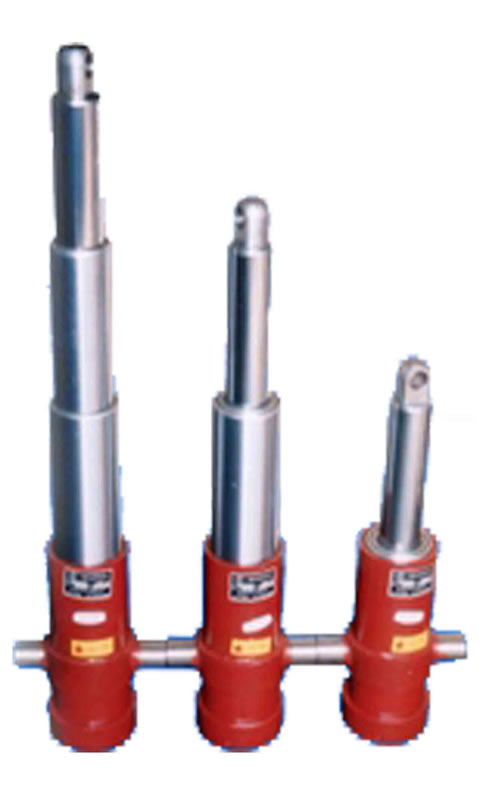

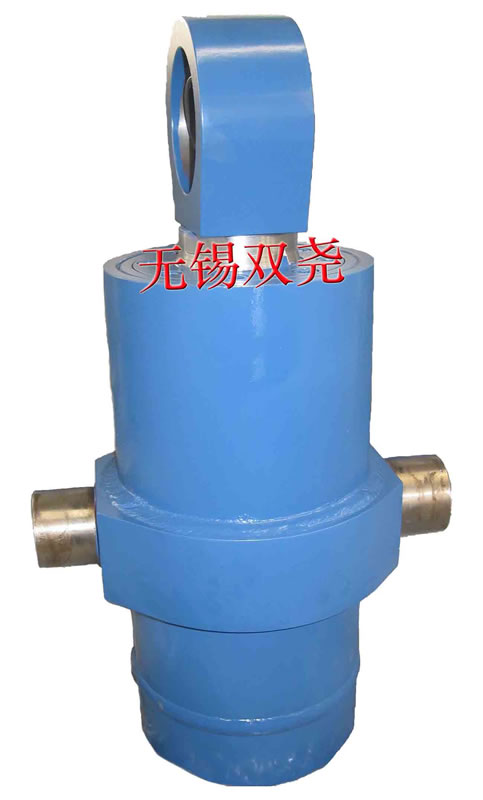

● 多級液壓油缸(多節伸縮油缸)：多級液壓缸是用多個相套的不同直徑的套筒作為

   活塞(或柱塞)組合的液壓缸。它可用較小的安裝長度得到較大的工作行程，其總

   行程為各級套筒(柱塞)行程之和，根據不同的用途和等級可做成單作用和雙作用

   式的液壓缸。它廣泛應用于對安裝尺寸要求較小，而工作行程要求較大的場合。
