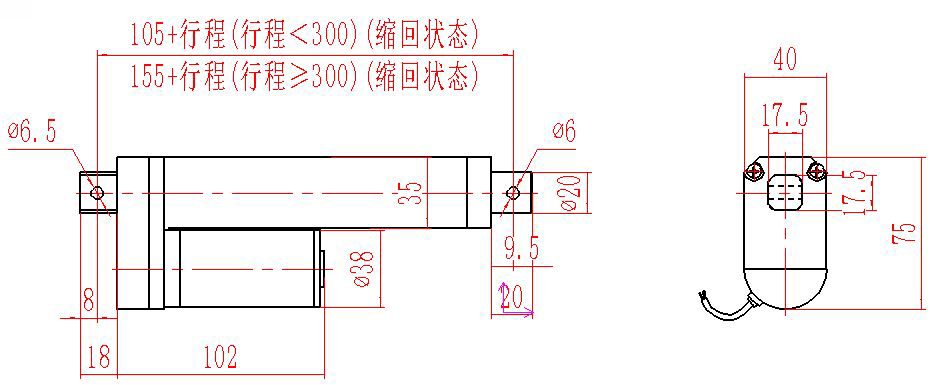

WDTW型微型電動推桿 |

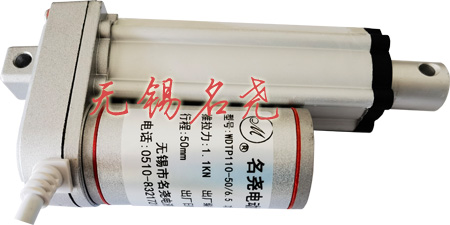

WDTP型微型電動推桿 |

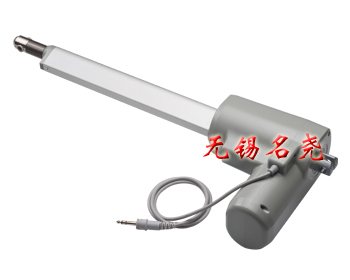

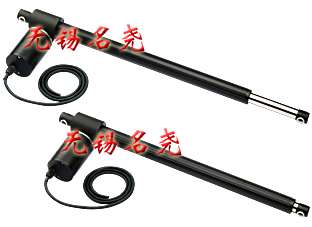

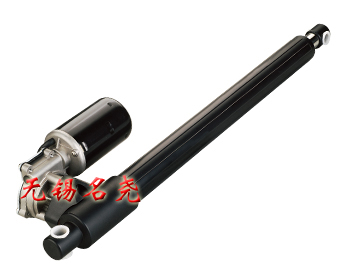

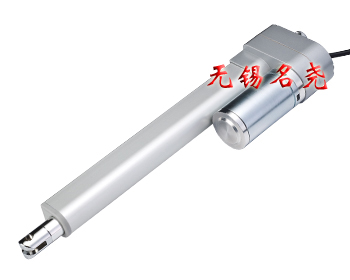

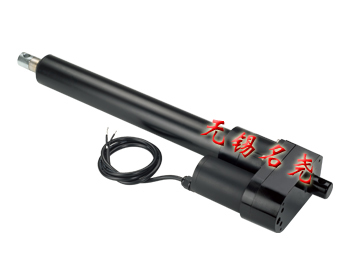

微型電動推桿 |
 |
 |
 |
|
微型電動推桿 |

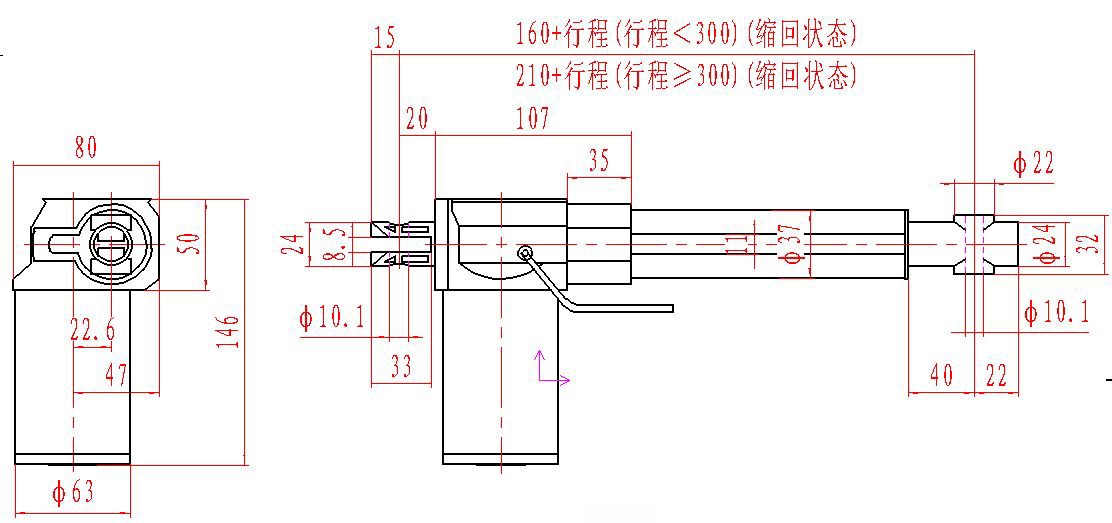

WDTP型微型電動推桿 |
微型電動推桿 |
 |
 |
 |
|
微型電動推桿 |
微型電動推桿 |
微型電動推桿 |
|
WDTW型微型電動推桿技術參數（選型表） |
|||||||||
|
型號 |
額定輸出力（Kgf） |
額定速度（mm/s） |
輸入電壓 |
電機功率 |
行程 制造范圍 |
100mm 行程 推桿重量 |
|||
|
推力 |
拉力 |
空載 |
負載 |
(V) |
(kw) |
（mm） |
（Kg） |
||
|
WDTW |
100 |
100 |
100 |
38 |
5～10 |
DC12V/24V |
0.05 |
30～600 |
2.1 |
|
200 |
200 |
200 |
18 |
5～10 |
DC12V/24V |
0.05 |
30～600 |
2.1 |
|
|
300 |
300 |
300 |
14 |
5～10 |
DC12V/24V |
0.05 |
30～600 |
2.1 |
|
|
400 |
400 |
400 |
12 |
5～6 |
DC12V/24V |
0.05 |
30～600 |
2.1 |
|
|
500 |
500 |
500 |
8 |
5～6 |
DC12V/24V |
0.05 |
30～600 |
2.1 |
|
|
600 |
600 |
600 |
7 |
5～6 |
DC12V/24V |
0.05 |
30～600 |
2.1 |
|
|
WDTP型微型電動推桿技術參數（選型表） |
||||||||
|
型號 |
額定輸出力（Kgf） |
額定速度（mm/s） |
輸入電壓 |
電機功率 |
行程 制造范圍 |
100mm行程推桿重量 |
||
|
推力 |
拉力 |
推拉速 |
(V) |
(kw) |
（mm） |
（Kg） |
||
|
WDTP |
25 |
25 |
25 |
48 |
DC12V/24V/36V/48V |
0.03 |
10～1000 |
2.5 |
|
50 |
50 |
50 |
24 |
DC12V/24V/36V/48V |
0.03 |
10～1000 |
2.5 |
|
|
100 |
100 |
100 |
12 |
DC12V/24V/36V/48V |
0.03 |
10～1000 |
2.5 |
|
|
200 |
200 |
200 |
6 |
DC12V/24V/36V/48V |
0.035 |
10～800 |
2.5 |
|
注: 1、上列表中的電機電壓等級為DC12V/24V/36V/48V，防護等級為IP54(可升級至IP68)，絕緣等級為B級 。
2、表中額定速度為常規速度，根據負載大小速度可能有變化，具體速度以使用中的實際速度為準。
3、若無特殊說明微型推桿使用地點的海拔高度不超過3000m，月平均最高相對濕度不超過85%，電動推桿使用的
工作環境溫度為：-25～+65℃。
4、本電動推桿標準行程為50或100整數（可根據用戶要求定制）， 兩極限位置內置限位開關，使用頻率：S2-
10min （此定義為推桿連續使用2分鐘，休息10分鐘）。
| 無錫市名堯電液推桿廠-WDTW型微型電動推桿型號示例：WDTW100-300/5 |
 |
| 無錫市名堯電液推桿廠-WDTP型微型電動推桿型號示例：WDTP100-300/12 |
 |
