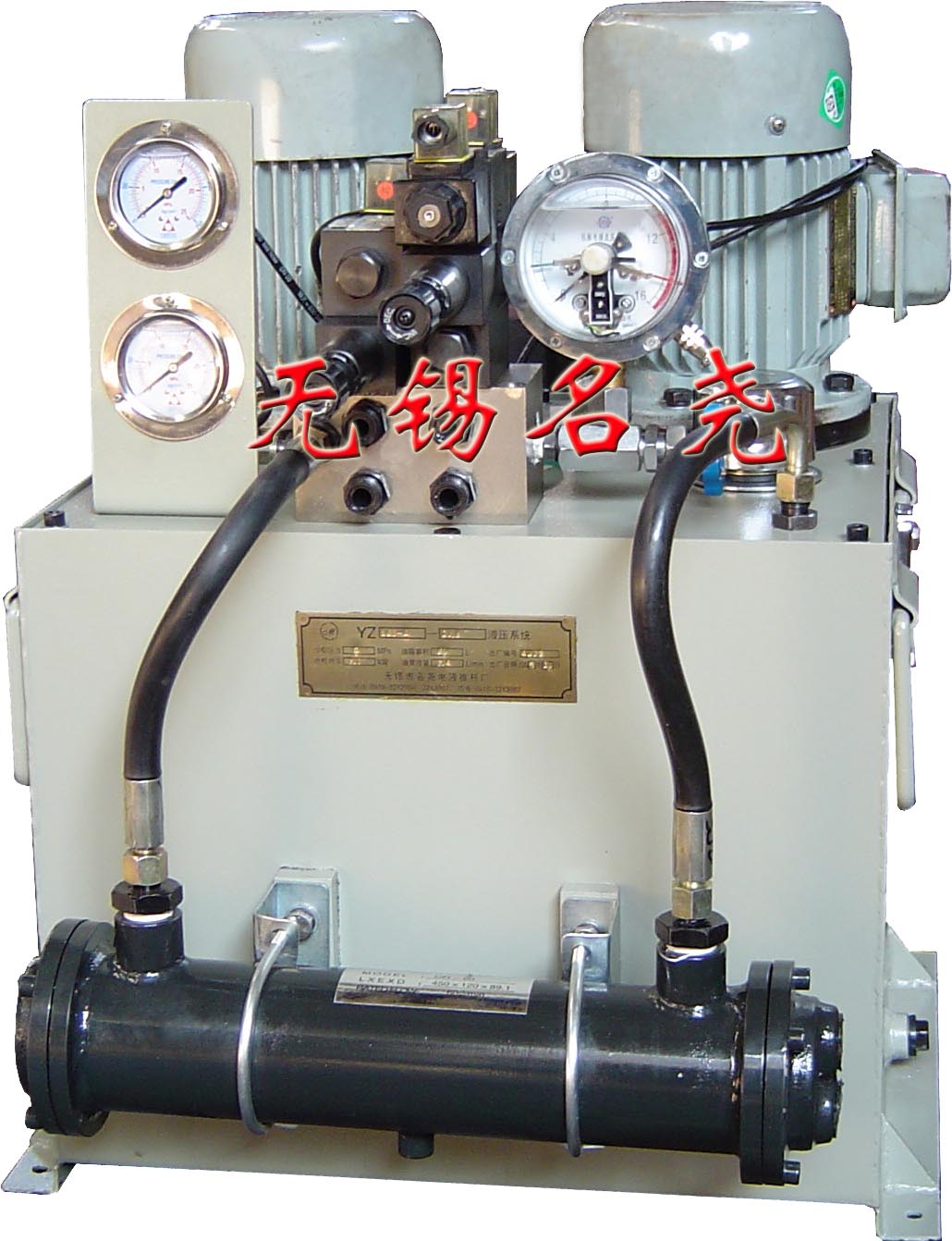

　　 YZ  L  140 - 16 - C7.5

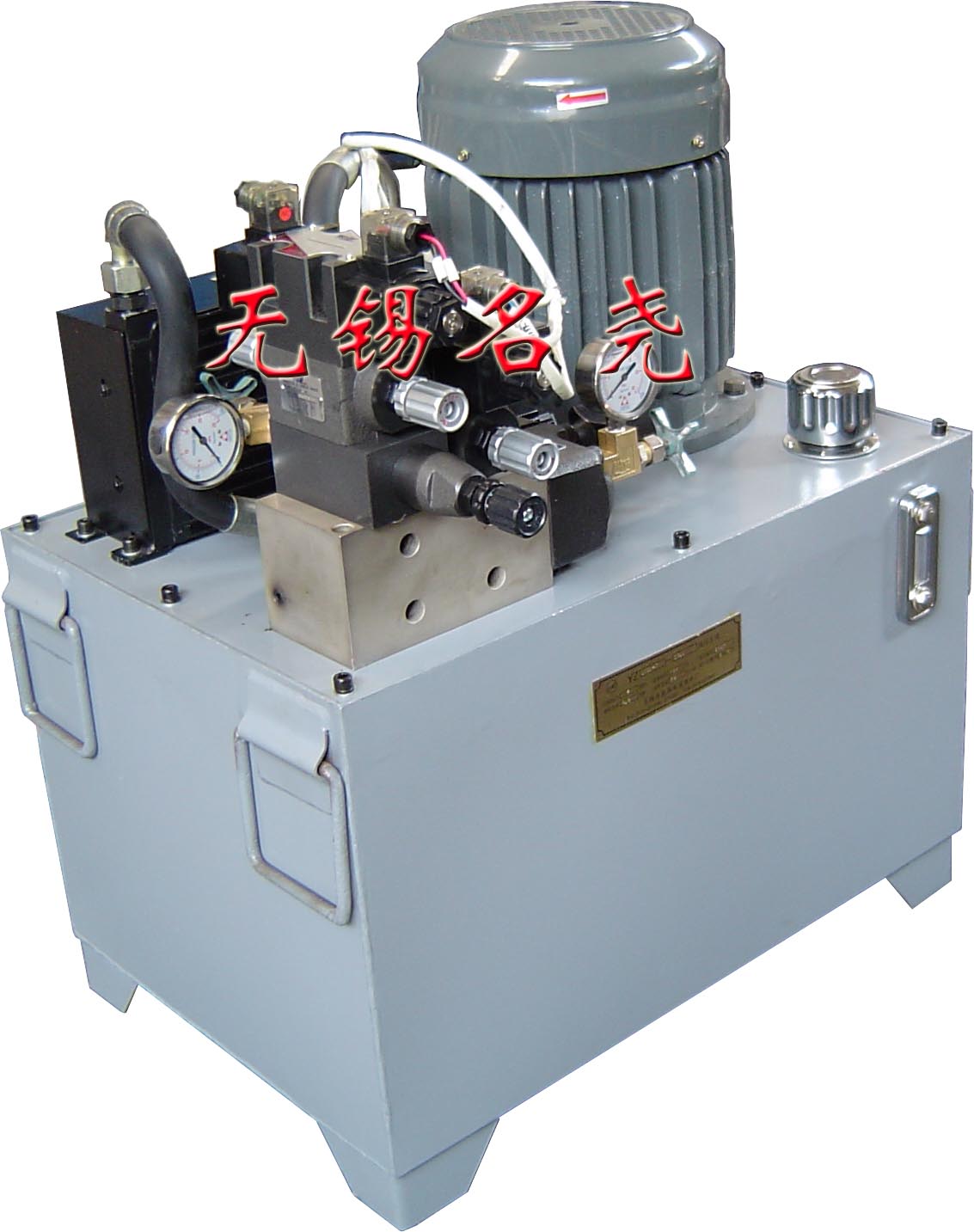

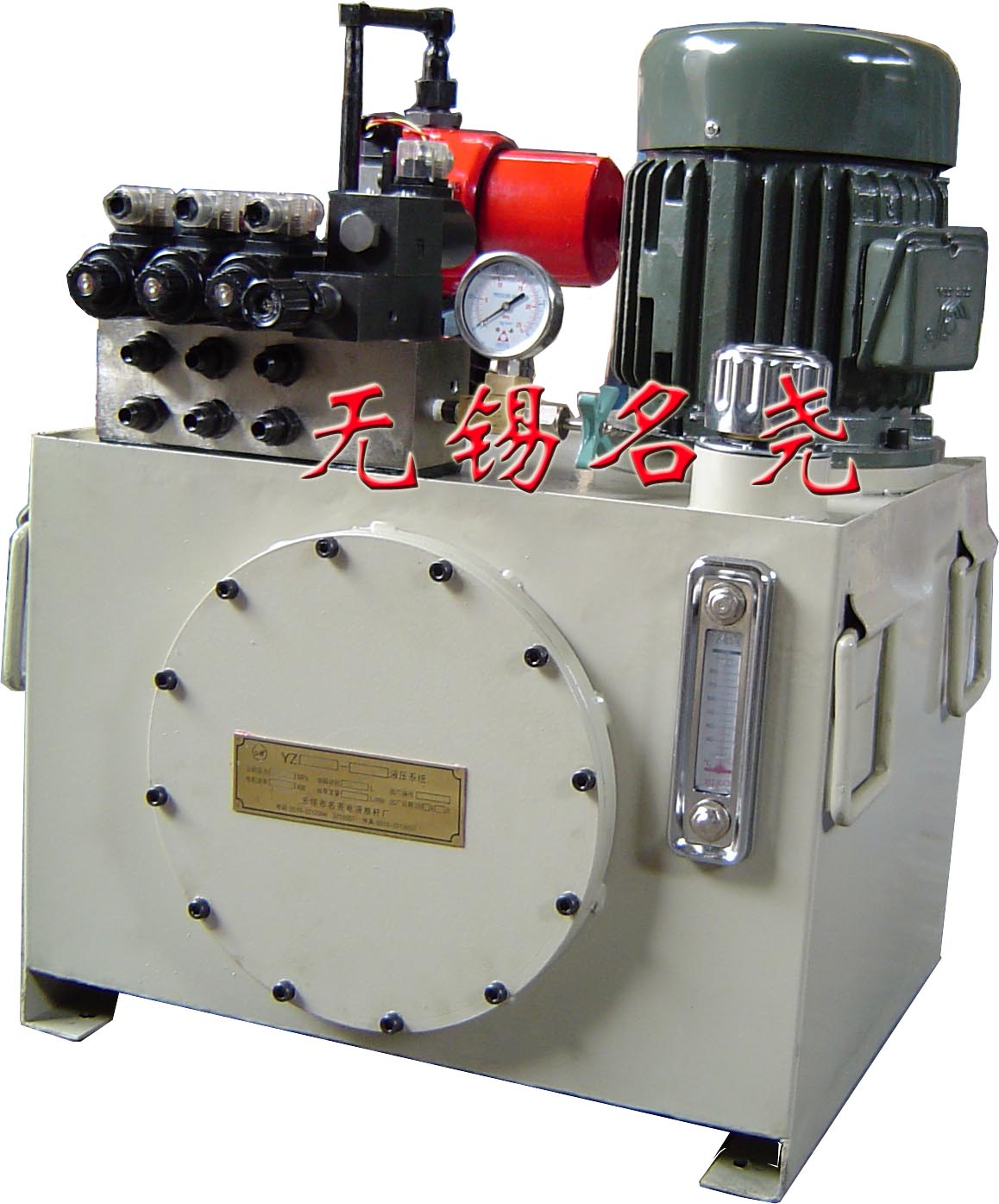

    YZ –液壓泵站
     L –電機安裝型式：L-上置立式(常用型)，W-上置臥式，B-旁置式
　　  140 –油箱容積:140L

　　  16 –系統壓力:16-16MPa
　    C –油泵類型:C-齒輪泵,Y-葉片泵,Z-柱塞泵
　　 7.5 –電機功率：7.5-7.5KW

※液壓 泵站主要參數及液壓回路

● 液壓系統的主要參數包括壓力 、流量和功率,根據各執行器的動作循環與周期及各機構運動之間的聯鎖和要求,液壓系統由各種簡單的液壓回路拼搭組合而成。構成液壓系統的回路有主回路(直接控制液壓執行器的部分)和輔助回路(保持液壓系統連續穩定地運行狀態的部分)兩大類。

● 液壓系統主回路有以下幾種形式：

動力源回路 －發生液壓源，包括液壓泵(固定機械用電動機驅動、行走機械用內燃機驅動)和

                     壓力控制閥。通常泵連續運行,故常附加蓄能器和卸載回路，實現節能與防止

                     發熱。主要由調壓回路、卸載回路、蓄能器回路等組成。

壓力控制回路－為了保證液壓系統整體的安全，使用響應速度很高的溢流閥。此外為了適應

                        不同系統所要求的力，常用減壓閥、順序閥、平衡閥、壓力繼電器等，構成

                        一些常用的壓力回路。主要由調壓回路、減壓回路、增壓回路、卸荷回路、

                        保壓回路、釋壓回路、平衡回路、緩沖回路、安全回路等組成。

方向控制回路－用換向閥改變執行器的運動方向；操縱方式有手動、機械、電磁、液動、電

                        液動等,可根據使用目的選擇。 主要由進口、出口、旁路節流調速回路，變

                        量泵-定量馬達（液壓缸）式、定量泵-變量馬達式、變量泵-變量馬達式容積

                        調速回路等組成。

多執行器回路 － 順序動作使用順序閥、行程閥、壓力繼電器、電氣行程開關；同步動作使

                          用節流閥、分流集流閥、電液伺服閥、比例閥?？筛鶕幼黜樞蜣D換和同

                          步精度選擇。獨立動作彼此互不影響和干擾使用電液伺服閥、單向閥、蓄

                          能器等。主要由壓力控制順序回路、行程控制順序回路、時間控制順序回

                          路、剛性連接同步回路、節流同步回路、分流集流同步回路、機械反饋同

                          步回路、比例放油同步回路、伺服跟蹤同步回路、防干擾回路等組成。

●液壓系統輔助回路有以下幾種形式：

過濾回路 － 在泵的吸油管處、回油管路、壓力油管路中重要元件前設置過濾器，以保護液

                   壓元件免遭油液污染之傷害 。

溫控回路 － 液壓裝置設置冷卻器(對發熱嚴重系統強制冷卻)或加熱器(使油溫上升到必

                    要溫度以利于冷起動)。

油箱及輔件 － 盛放油液的油箱、凈化進入油箱內空氣的空氣過濾器、目測液面高度和溫度的液壓

                       計和溫度計。

測壓回路   － 顯示系統壓力的壓力表及其開關。
