電液推桿

微型電液推桿

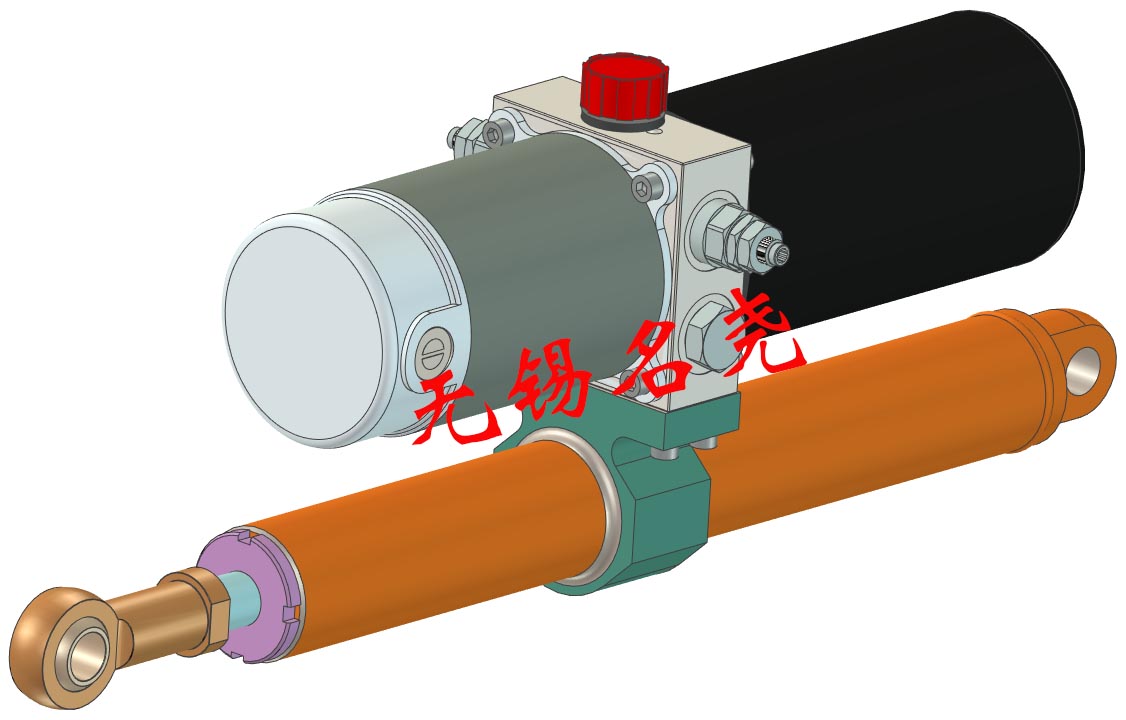

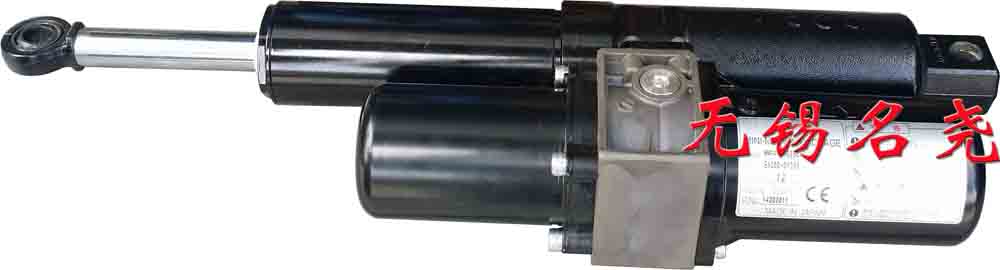

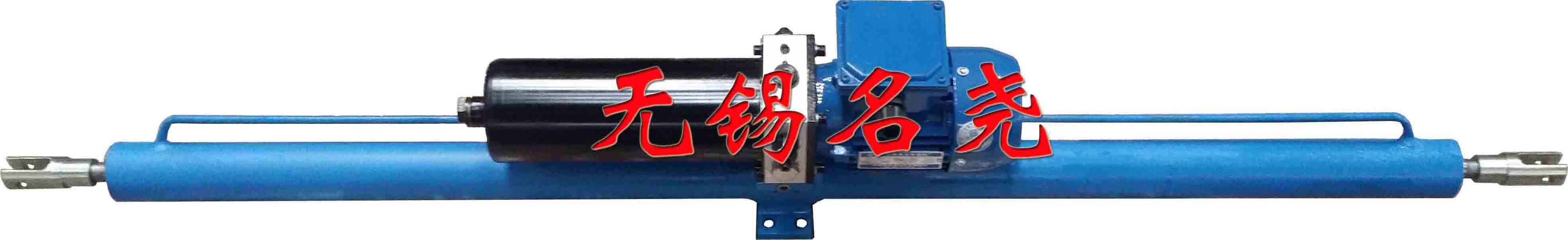

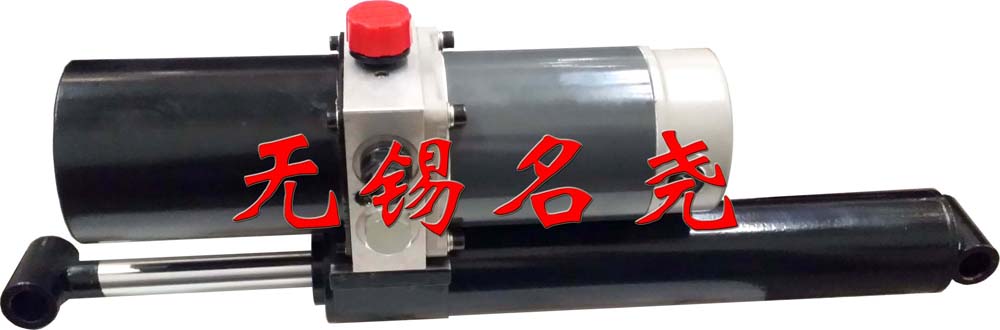

WDYTX3000-300/30(桿端帶關節軸承)(DC24V電機)	2WDYTJ500-500/6(雙缸雙耳環)(腳架安裝)(AC380V電機)

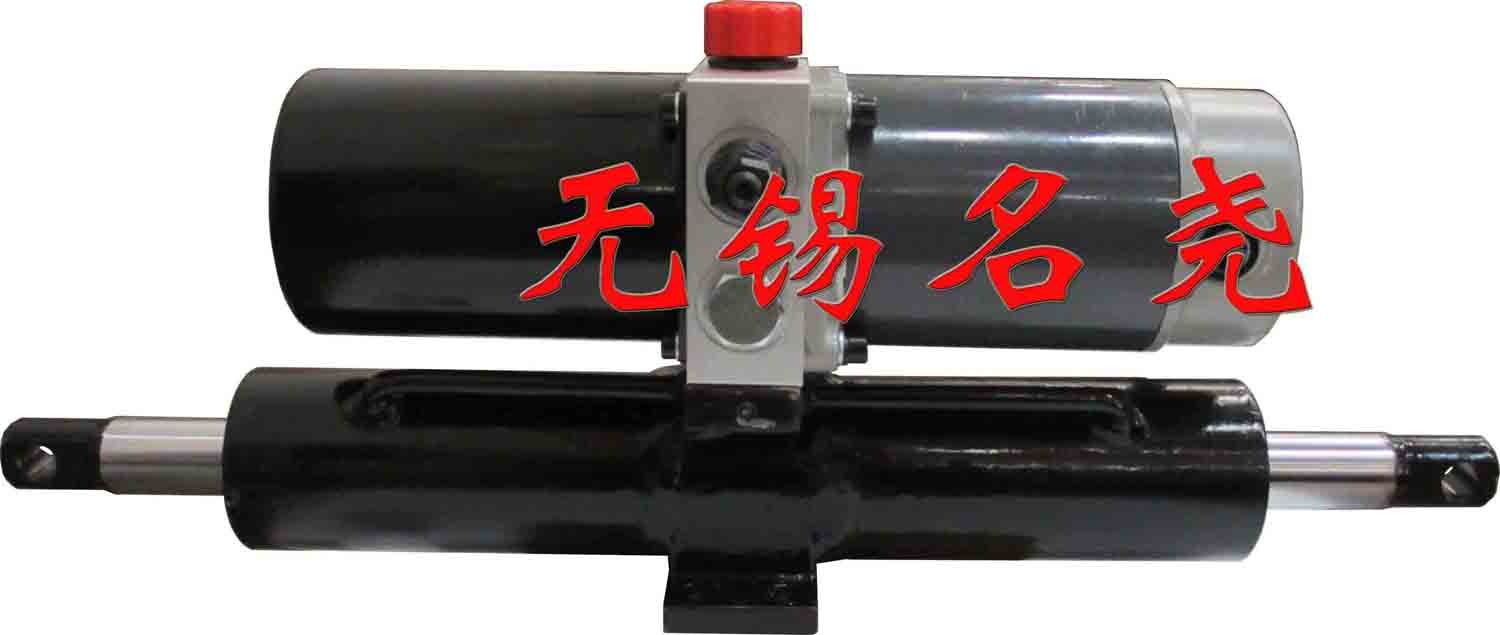

2WDYTD2000-100/8(雙缸雙耳環)(底座安裝)(DC24V電機)	WDYTX1000-300/30(前后耳環)(DC24V電機)

型號示例：

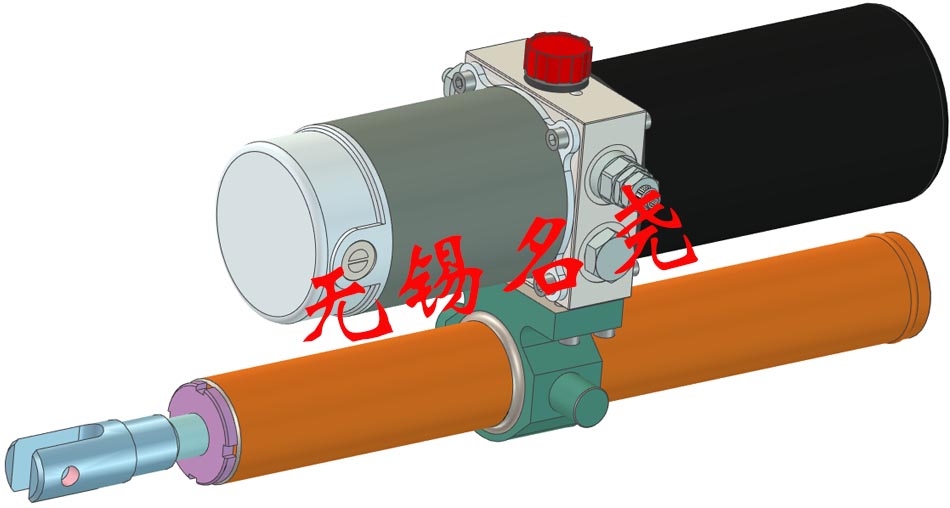

名稱：微型電液推桿
品牌：MinYo
型號：WDYT1000-250/26
電機：DC24V有刷

描述

● WDYT型微型電液推桿是一種機、電、液一體化的超微型傳動機構。適用于需要往復推拉直線（或往復旋轉一定角度）運動。它通過DC12V或DC24V微型直流電機正反轉驅動雙向微型齒輪油泵進行供油,所有液壓閥均采用螺紋插裝結構，可根據用戶要求設計不同功能的油路組合，滿足其工作要求。推桿推拉均自鎖，可停在行程范圍內的任何位置，并且可以進行遙控控制，具有結構緊湊、體積小,故障率低，操作方便等優點。

集成電路板可進行點動或互鎖跳線轉換，并可設置行程開關或接近開關等進行限位控制。遙控器帶學習功能,用戶可根據需要進行學習或清零等操作。

● WDYT型微型電液推桿由于采用微型直流電機驅動（無散熱風扇）且油箱小（儲油少），因此推桿制作行程較短并且不宜使用在推桿頻繁操作等場合，一般要求推桿在5分種內操作次數不易超過10次，而且推桿到位應極時斷電停機,否則易損壞變壓器電源或燒毀電機或造成推桿油箱等過熱,為了防止限位開關損壞后或工人誤操作等造成以上情況出現,可在電路里設置過電流保護及短路保護等,電機為防止燒毀可設置繼電器保護(出廠時電機一般不帶繼電器，用戶若需可向我公司單獨訂購)。

注意：變壓器、集成電路板、遙控器等電氣控制部件用戶需另行購買！集成電路板、電機等由于誤操作造成燒毀不屬質保范圍！

型號選擇

　　WDYT - 1500 - 350 / 31 - P C
　WDYT -WDYT：微型電液推桿（標準型）；WDYTX：微型電液推桿（懸掛式）
1500 -推桿推力：1500kg·f
　 350 –推桿行程=350mm
　 31 –推桿推速約=31mm/s
　 P –P：安裝方向為水平推；S：安裝方向為向上(斜向上)推；X：安裝方向為向下(斜向下)推；

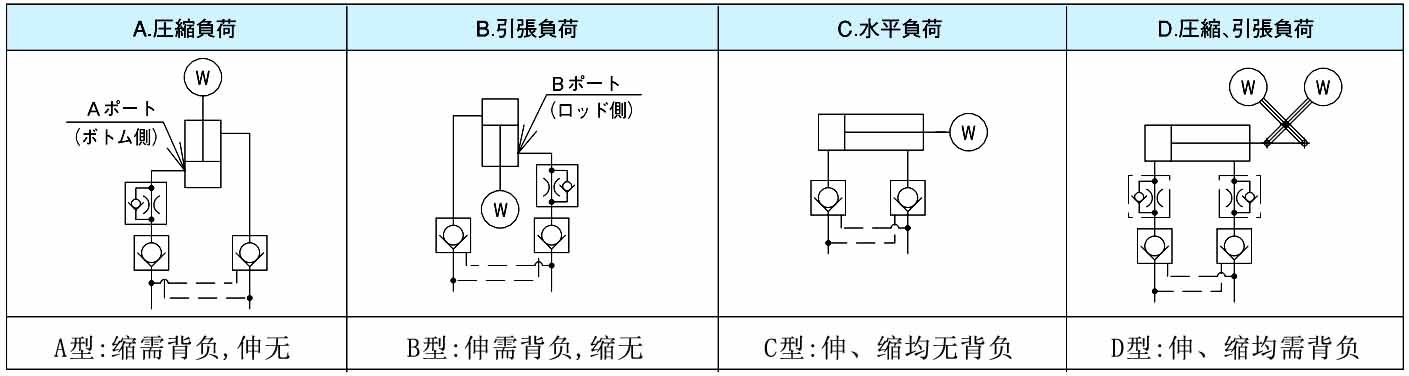

　　 C –推桿受力形式,A型：推桿伸出時受力,縮回時不受力且需背負支撐；B型：推桿縮回時受力,伸出時不受力且需背負支撐；

C型：推桿伸出及縮回時均受力,伸出縮回時均不需背負支撐；D型：推桿伸出及縮回時均受力,伸出縮回時均需背負支撐；

WDYT型微型電液推桿技術參數（選型表）
型號		******輸出力（Kgf）		額定速度（mm／s） (特殊速度可定制)		電機功率(w) （DC24V）	行程制造范圍（mm）
		推力	拉力	推速	拉速
WDYT WDYTX	100	150	100	46	83	400W	30～600
	300	350	200
	500	600	350
	750	850	500
	1000	1100	850	26	35	400W	30～600
	1500	1500	900	26	43	400W
	2000	2200	1500	17	24	400W	30～600
	2500	2550	1550
	3000	3400	2350	10	15	400W
	4000	4000	2800

注: 1.上列表中的電機電壓等級為DC12V或DC24V,防護等級為IP54,絕緣等級為F級,負載后轉速在2500-3500轉/

分,我廠使用國產直流電機轉速：2800轉/分（DC24V-400W～500W）；3650轉/分（DC24V-800W～1000W）。

2.表中的電機型號及功率，指該推桿在額定輸出力、額定速度時為******值的功率，電機功率與推拉力成正比。

3.表中額定速度為常規速度（實際速度與電機轉速相關，空載或輕載時電機轉速較高，滿載時電機轉度較低），

若推拉速有特殊要求訂貨時需說明，若超出表中行程制造范圍必須在訂貨時說明。

4.若無特殊說明電液推桿使用地點的海拔高度不超過1000m，月平均最高相對濕度不超過90%，電液推桿使用的工作

環境溫度為：-5～+50℃，工作介質隨環境溫度不同，選用合適的液壓油（-5～+20℃時采用32#抗磨液壓油

（L—HM32）,+20～+50℃時采用46#抗磨液壓油（L-HM46）），液壓油加注前需過濾，過濾精度100μm以上。

5.WDYT型微型電液推桿（WDYT型）制造行程在10－600mm范圍內(由于油箱容積小，油缸桿徑細等,因此制造行程被

限制),若超出規定行程需與我方技術人員聯系,在確保強度及用油量的情況下可定制。

無錫市名堯電液推桿廠-WDYT型微型電液推桿型號示例：WDYT1000-300/30-S(標準式)

注意：訂貨時若需隨機訂購外行程裝置或遙控器等附件需另行注明！

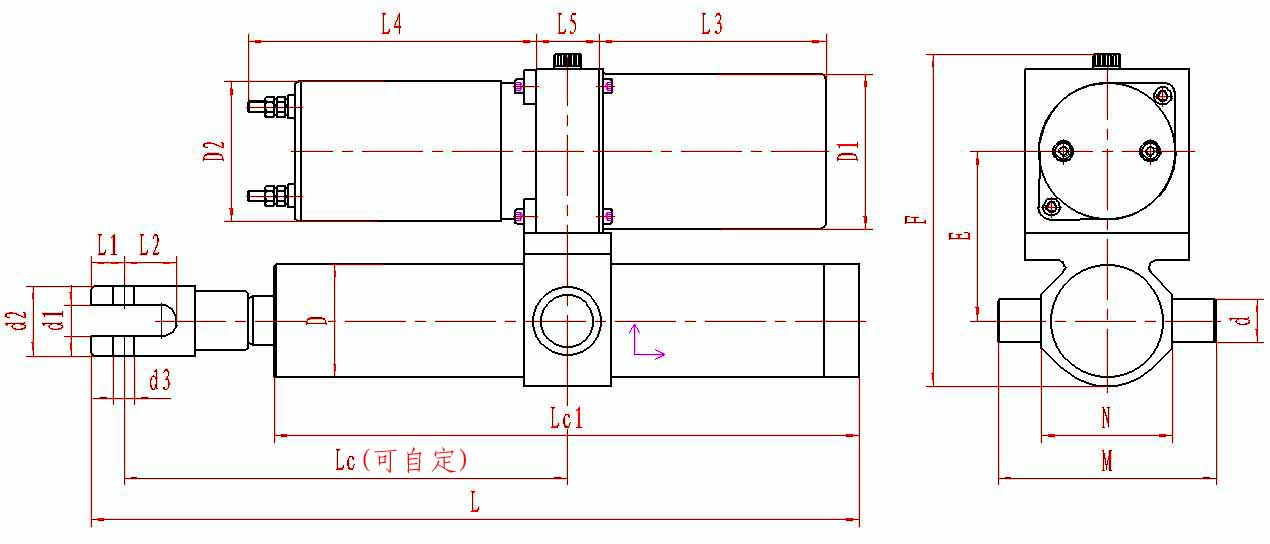

型號

外形尺寸（mm）

注: 表中均為推桿縮回狀態尺寸,S為行程

安裝尺寸（mm）

注:電機相關尺寸根據電動機型號及實物定

Lc1

100-□/□

100+S

200+S

150

150～170

Φ20

Φ30

Φ10

Φ50

Φ90

Φ92

110

183

300-□/□

500-□/□

210+S

Φ39

Φ14

750-□/□

1000-□/□

110+S

220+S

Φ60

1500-□/□

150+S

125+S

255+S

150～400

Φ25

Φ54

Φ20

Φ60

120

186

2000-□/□

135+S

265+S

Φ85

Φ120

140

105

202

2500-□/□

3000-□/□

145+S

305

Φ30

Φ68

Φ25

Φ96

168

108

110

212

4000-□/□

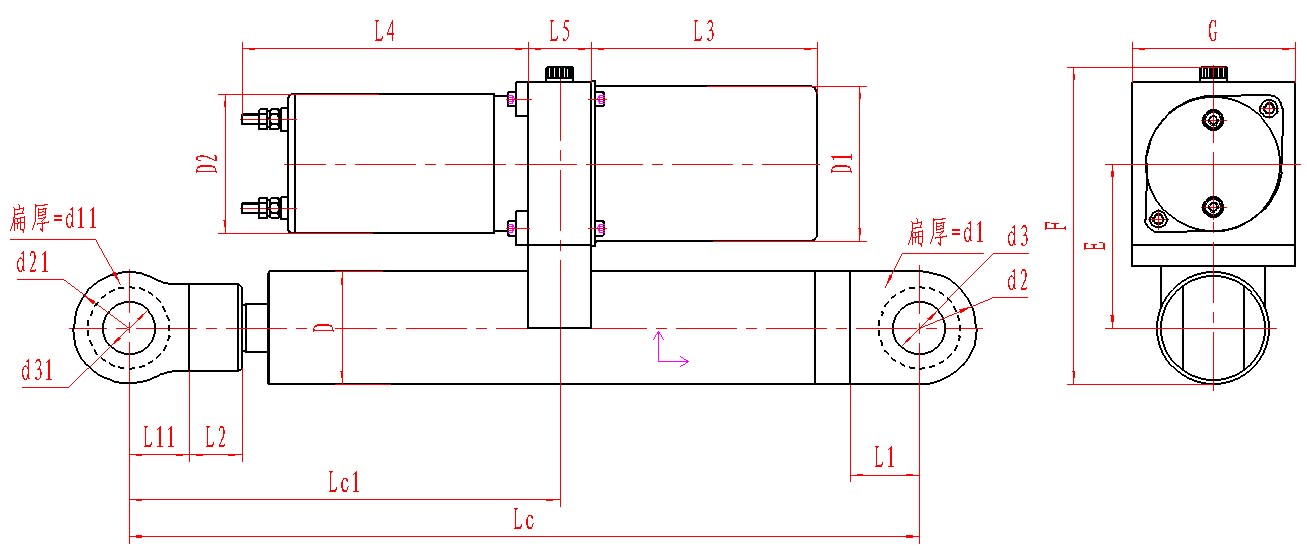

無錫市名堯電液推桿廠-WDYTX型微型電液推桿型號示例：WDYTX1000-300/30(懸掛式)
