歡迎進入無錫市名堯電液推桿廠官方網站!

收藏本站| 網站操作指南 登錄| 注冊

高性能伺服推桿 高精密液壓油缸

中國企業-行業領先

全國銷售咨詢熱線

電液推桿

您的位置:首頁>產品中心>電液推桿>整體外置式電液推桿

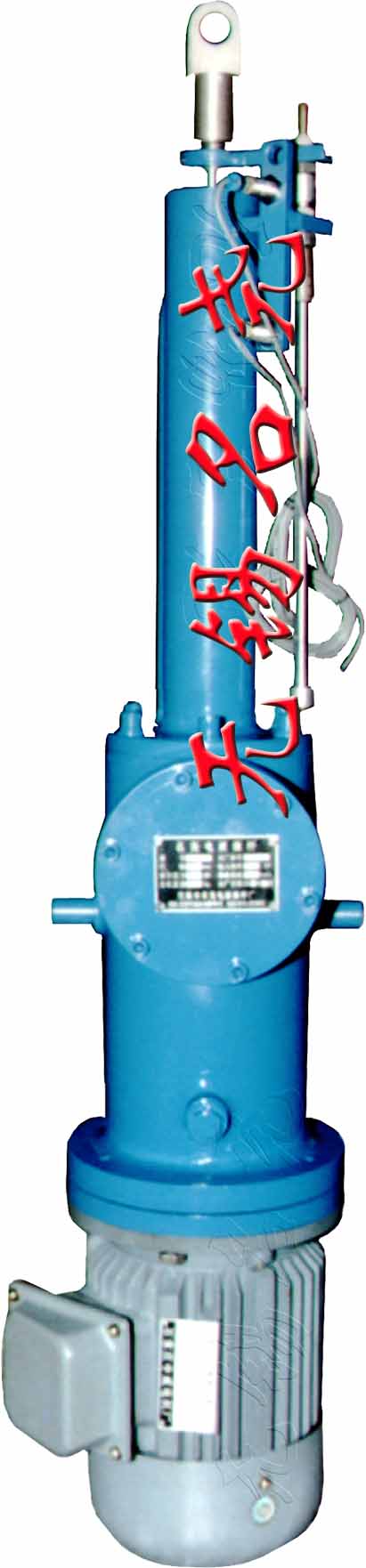

整體外置式電液推桿

整體外置式電液推桿(不帶外行程限位裝置)

整體外置式電液推桿(帶外行程限位裝置)



型號示例:

  • 名稱:整體外置式電液推桿
  • 品牌:MinYo
  • 型號:DYTZW500-400/45
  • 電機:380V,IP55

DTYZW型整體外置式電液推桿技術參數(選型表)

型號

額定輸出力(Kgf)

額定速度(mm/s)

(特殊速度可定制)

電機型號(kw)

行程制造范圍

速度制造范圍

推力

拉力

推速

拉速

(mm)

(mm)

DYTZW

100

100

75

70/110/185/259

90/145/245/343

0.55/0.55/0.55/0.75

5600

5~250

300

300

200

45/70/115/160

65/100/145/200

0.55/0.55/0.75/1.1

5~600

5~250

450

450

300

45/70/115/160

65/100/145/200

0.55/0.75/0.75/1.1

5~600

5~250

750

750

500

30/45/70/100

43/65/100/165

0.55/0.75/1.1/1.1

5500

5~170

1000

1000

700

30/45/70/100

43/65/100/145

0.75/1.1/1.5/2.2

5500

5170

1750

1750

1300

30/45/70/100

43/65/100/145

0.75/1.5/2.2/3.0

5500

5~170

2500

2500

1900

24/36/60/97

36/53/90/144

1.1/1.5/2.2/3.0

5000

5~150

3000

3000

2200

18/27/45/70

27/40/68/108

1.1/1.5/2.2/3.0

5500

5~110

當推力≥3000kg 或 行程≥600mm時,請選用其它形式的電液推桿,如:整體直式、平行式、平行懸掛式等

注:1.上列表中的電機電壓等級為380V,防護等級為IP55,絕緣等級為F級(根據用戶要求可配220V或415V,防護

       等級為IP56、、IP65,或耐高溫(120℃)等特殊電機。

    2.表中的電機型號及功率,指該推桿在額定輸出力、額定速度時為******值的功率,電機功率與推拉力成正比。

    3.表中額定速度為常規速度,若推拉速有特殊要求訂貨時需說明,若超出表中行程制造范圍必須在訂貨時說

      明。

    4.若無特殊說明電液推桿使用地點的海拔高度不超過1000m,月平均最高相對濕度不超過90%,電液推桿使用

      的工作環境溫度為:-5+50℃,工作介質隨環境溫度不同,選用合適的液壓油(-10+20℃時采用32#抗磨

     液壓油(L—HM32)+0+50時采用46#抗磨液壓油(L-HM46)),液壓油加注前需過濾,過濾精度

     100μm以上。

    5.整體外置式電液推桿(DYTZW型)制造行程在10-600mm范圍內(由于油箱容積小,所以制造行程被限

       制),若超出規定行程可選用整體直式型(DYTZ型),技術參數基本相同。

    6.本公司可定制各類特種電液推桿,推力******可達80T,行程最長達8米,環境溫度最高可達120℃,可配制

      防爆、 制動、變頻、耐高溫、特殊電壓、高防護等級等各類特殊型電機,并可加裝手輪裝置,實現手動驅

      動。

無錫市名堯電液推桿廠-整體外置式電液推桿型號示例:DYTZW500-500/45
注意:訂貨時若需隨機訂購外行程裝置或手輪等附件需另行注明!

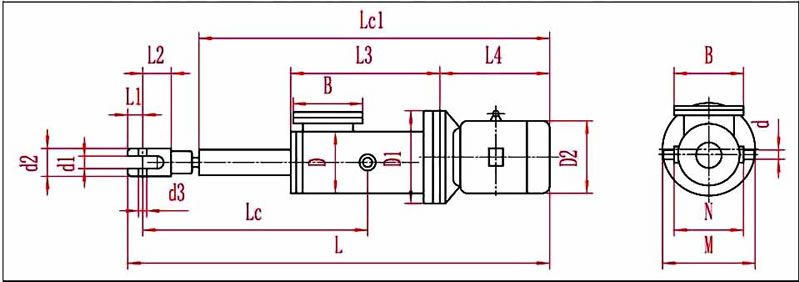

型號

外形尺寸(mm)

注: 表中均為推桿縮回狀態尺寸,S為行程

安裝尺寸(mm

注:電機相關尺寸根據電動機型號及實物定

Lc

Lc1

L

L1

L2

L3

L4

d

d1

d2

d3

D

D1

D2

M

N

B

DYTZW

100-□/□

323+S

676+S

776+S

17

27

322

246

Φ20

14

Φ30

Φ10

Φ146

Φ200

Φ175

220

160

150

300-□/□

341+S

686+S

801+S

24

30

322

246

Φ20

18

Φ40

Φ12

Φ146

Φ200

Φ175

220

160

150

450-□/□

341+S

686+S

801+S

24

30

322

246

Φ20

18

Φ40

Φ12

Φ146

Φ200

Φ175

220

160

150

750-□/□

385+S

714+S

869+S

30

45

325

246

Φ30

25

Φ60

Φ20

Φ146

Φ200

Φ175

225

165

150

1000-□/□

385+S

729+S

884+S

30

45

325

261

Φ30

25

Φ60

Φ20

Φ146

Φ200

Φ175

225

165

150

1750-□/□

385+S

745+S

900+S

30

45

331

286

Φ30

25

Φ60

Φ20

Φ146

Φ200

Φ195

225

165

150

2500-□/□

385+S

775+S

930+S

30

45

331

316

Φ30

25

Φ60

Φ20

Φ146

Φ200

Φ195

242

182

150

3000-□/□

395+S

775+S

950+S

40

50

331

316

Φ30

30

Φ70

Φ30

Φ159

Φ250

Φ215

242

182

150
