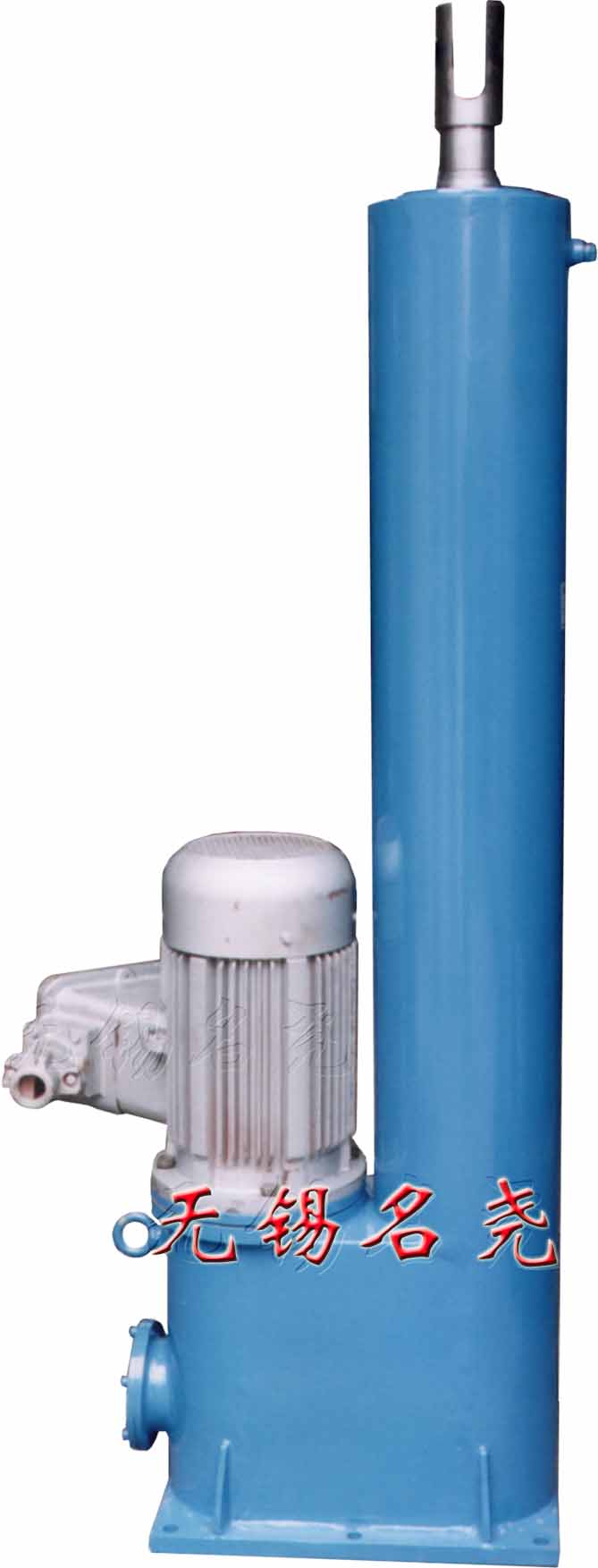

平行底座式液推桿(制動電機) |

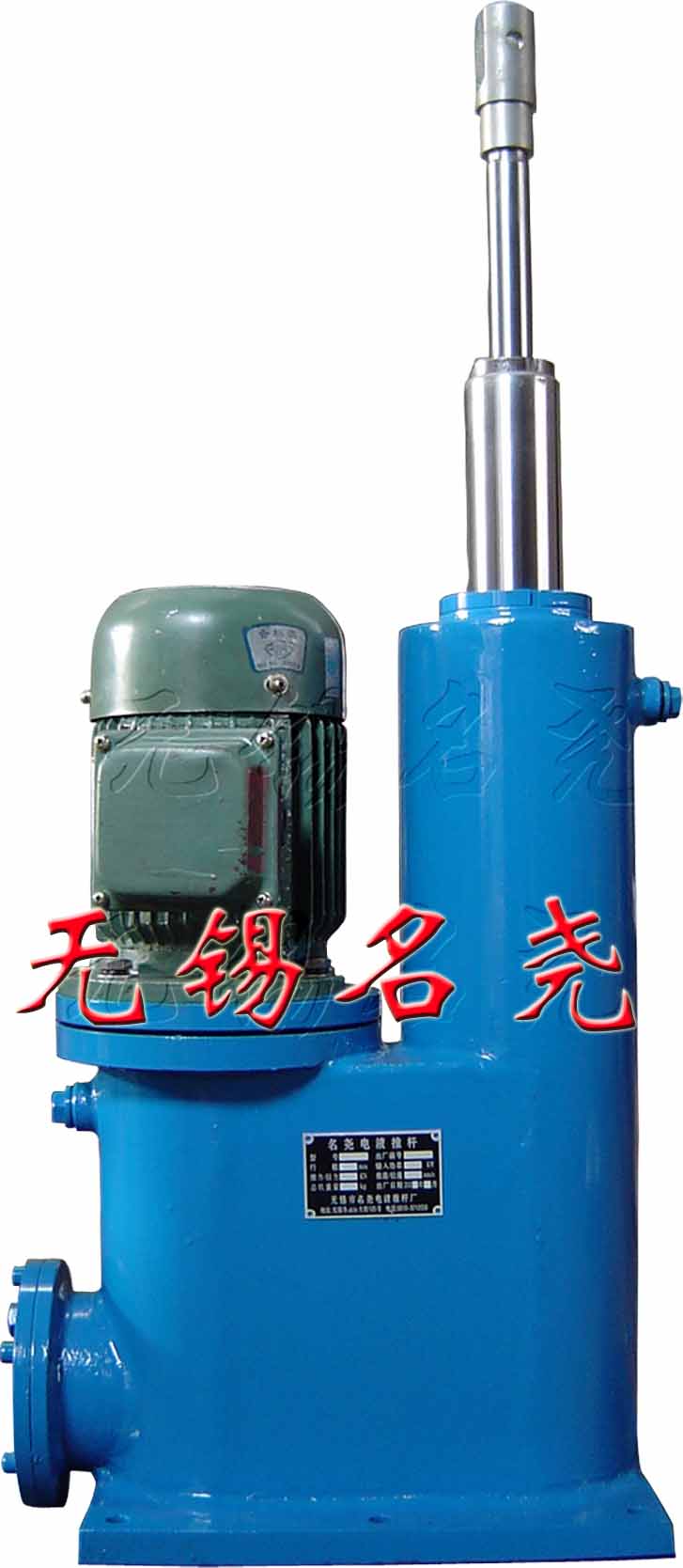

平行底座式電液推桿(二節伸縮油缸) |
平行底座式電液推桿(防爆電機) |
|
DYTPD型平行底座式電液推桿技術參數（選型表） |
||||||||
|
型號 |
額定輸出力（Kgf） |
額定速度（mm／s）(特殊速度可定制) |
電機型號(kw) |
行程制造范圍 |
速度制造范圍 |
|||
|
推力 |
拉力 |
推速 |
拉速 |
（mm） |
（mm） |
|||
|
DYTP |
100 |
100 |
75 |
70/110/185/259 |
90/145/245/343 |
0.55/0.55/0.55/0.75 |
5～800 |
5～250 |
|
300 |
300 |
200 |
45/70/115/160 |
65/100/145/200 |
0.55/0.55/0.75/1.1 |
5～1000 |
5～250 |
|
|
500 |
500 |
350 |
45/70/115/160 |
65/100/145/200 |
0.55/0.75/0.75/1.1 |
5～1000 |
5～250 |
|
|
750 |
750 |
500 |
30/45/70/100 |
43/65/100/165 |
0.55/0.75/1.1/1.1 |
5～1500 |
5～170 |
|
|
1000 |
1000 |
750 |
30/45/70/100 |
43/65/100/145 |
0.75/1.1/1.5/2.2 |
5～1500 |
5～170 |
|
|
1750 |
1750 |
1300 |
30/45/70/100 |
43/65/100/145 |
0.75/1.5/2.2/3.0 |
5～1500 |
5～170 |
|
|
2500 |
2500 |
1900 |
20/30/60/80/95 |
35/50/85/120/140 |
1.1/1.5/2.2/3/4 |
5～2000 |
5～150 |
|
|
3000 |
3000 |
2200 |
15/25/45/60/70/90 |
25/40/65/90/105/135 |
0.75/1.1/2.2/3/4 |
5～2500 |
5～110 |
|
|
4000 |
4000 |
3000 |
15/20/35/50/60/70 |
20/30/50/70/80/100 |
0.75/1.5/2.2/3/3/4 |
5～2500 |
5～85 |
|
|
5000 |
5000 |
3500 |
10/15/25/40/45/55 |
15/25/40/55/65/80 |
0.75/1.5/2.2/3/3/4 |
5～2500 |
5～75 |
|
|
6000 |
6000 |
4500 |
10/15/25/40/45/55 |
15/25/40/55/65/80 |
1.1/1.5/2.2/3/4/4 |
5～3000 |
5～75 |
|
|
8000 |
8000 |
5500 |
7/10/18/25/30/38 |
10/15/25/40/45/55 |
1.1/1.5/2.2/3/4/4 |
5～3000 |
5～50 |
|
|
10000 |
10000 |
7700 |
6/9/15/20/25/30 |
8/12/22/30/35/44 |
1.1/1.5/2.2/3/4/4 |
5～3000 |
5～39 |
|
|
15000 |
15000 |
11500 |
7/12/16/19/23/30 |
9/16/22/25/32/40 |
1.5/2.2/3/4/5.5/5.5 |
5～3000 |
5～30 |
|
|
20000 |
20000 |
16000 |
5/9/13/15/18/23 |
7/12/17/20/25/31 |
1.5/3/4/4/5.5/5.5 |
5～3000 |
5～23 |
|
|
30000 |
30000 |
22000 |
4/7/9/11/14/17 |
6/10/14/16/20/25 |
2.2/3/4/5.5/5.5/7.5 |
5～3000 |
5～19 |
|
注:1.上列表中的電機電壓等級為380V，防護等級為IP55，絕緣等級為F級（根據用戶要求可配220V或415V,防護
等級為IP56、、IP65，或耐高溫（120℃）等特殊電機。
2.表中的電機型號及功率，指該推桿在額定輸出力、額定速度時為******值的功率，電機功率與推拉力成正比。
3.表中額定速度為常規速度，若推拉速有特殊要求訂貨時需說明，若超出表中行程制造范圍必須在訂貨時說
明。
4.若無特殊說明電液推桿使用地點的海拔高度不超過1000m，月平均最高相對濕度不超過90%，電液推桿使用
的工作環境溫度為：-5～+50℃，工作介質隨環境溫度不同，選用合適的液壓油（-10～+20℃時采用32#抗磨
液壓油（L—HM32），+0～+50℃時采用46#抗磨液壓油（L-HM46))，液壓油加注前需過濾，過濾精度
100μm以上。
5.整體外置式電液推桿（DYTZW型）制造行程在10－600mm范圍內（由于油箱容積小，所以制造行程被限
制），若超出規定行程可選用整體直式型（DYTZ型），技術參數基本相同。
6.本公司可定制各類特種電液推桿，推力******可達80T，行程最長達8米，環境溫度最高可達120℃，可配制
防爆、 制動、變頻、耐高溫、特殊電壓、高防護等級等各類特殊型電機，并可加裝手輪裝置，實現手動驅
動。
| 無錫市名堯電液推桿廠-平行底座式電 液推桿型號示例：DYTPD2000-555/45 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 注意：訂貨時若需隨機訂購外行程裝置或手輪等附件需另行注明！ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
