您的位置:首頁>產品中心>電液推桿>平行懸掛電磁閥型電液推桿

平行懸掛電磁閥型電液推桿

平行懸掛電磁閥型電液推桿

平行懸掛電磁閥型電液推桿

平行懸掛電磁閥型電液推桿



型號示例:

  • 名稱:平行懸掛電磁閥型電液推桿
  • 品牌:MinYo
  • 型號:DYTPXF1000-500/45
  • 電機:380V,IP55

DYTPXF型平行懸掛電磁閥型電液推桿技術參數(選型表)

型號

額定輸出力(Kgf)

額定速度(mm/s)(特殊速度可定制)

電機型號(kw)

行程制造范圍

速度制造范圍

推力

拉力

推速

拉速

(mm)

(mm)

DYTP

100

100

75

70/110/185/259

90/145/245/343

0.55/0.55/0.55/0.75

5800

5~250

300

300

200

45/70/115/160

65/100/145/200

0.55/0.55/0.75/1.1

5~1000

5~250

500

500

350

45/70/115/160

65/100/145/200

0.55/0.75/0.75/1.1

5~1000

5~250

750

750

500

30/45/70/100

43/65/100/165

0.55/0.75/1.1/1.1

51500

5~170

1000

1000

750

30/45/70/100

43/65/100/145

0.75/1.1/1.5/2.2

51500

5170

1750

1750

1300

30/45/70/100

43/65/100/145

0.75/1.5/2.2/3.0

51500

5~170

2500

2500

1900

20/30/60/80/95

35/50/85/120/140

1.1/1.5/2.2/3/4

52000

5~150

3000

3000

2200

15/25/45/60/70/90

25/40/65/90/105/135

0.75/1.1/2.2/3/4

52500

5~110

4000

4000

3000

15/20/35/50/60/70

20/30/50/70/80/100

0.75/1.5/2.2/3/3/4

52500

5~85

5000

5000

3500

10/15/25/40/45/55

15/25/40/55/65/80

0.75/1.5/2.2/3/3/4

52500

5~75

6000

6000

4500

10/15/25/40/45/55

15/25/40/55/65/80

1.1/1.5/2.2/3/4/4

53000

5~75

8000

8000

5500

7/10/18/25/30/38

10/15/25/40/45/55

1.1/1.5/2.2/3/4/4

53000

5~50

10000

10000

7700

6/9/15/20/25/30

8/12/22/30/35/44

1.1/1.5/2.2/3/4/4

53000

5~39

15000

15000

11500

7/12/16/19/23/30

9/16/22/25/32/40

1.5/2.2/3/4/5.5/5.5

5~3000

5~30

20000

20000

16000

5/9/13/15/18/23

7/12/17/20/25/31

1.5/3/4/4/5.5/5.5

5~3000

523

30000

30000

22000

4/7/9/11/14/17

6/10/14/16/20/25

2.2/3/4/5.5/5.5/7.5

53000

5~19

注:1.上列表中的電機電壓等級為380V,防護等級為IP55,絕緣等級為F級(根據用戶要求可配220V或415V,防護

       等級為IP56、、IP65,或耐高溫(120℃)等特殊電機。

    2.表中的電機型號及功率,指該推桿在額定輸出力、額定速度時為******值的功率,電機功率與推拉力成正比。

    3.表中額定速度為常規速度,若推拉速有特殊要求訂貨時需說明,若超出表中行程制造范圍必須在訂貨時說

      明。

    4.若無特殊說明電液推桿使用地點的海拔高度不超過1000m,月平均最高相對濕度不超過90%電液推桿使用

      的工作環境溫度為:-5+50℃,工作介質隨環境溫度不同,選用合適的液壓油(-10+20℃時采用32#抗磨

     液壓油(L—HM32)+0+50時采用46#抗磨液壓油(L-HM46)),液壓油加注前需過濾,過濾精度

     100μm以上

    5.整體外置式電液推桿(DYTZW型)制造行程在10-600mm范圍內(由于油箱容積小,所以制造行程被限

       制),若超出規定行程可選用整體直式型(DYTZ型),技術參數基本相同。

    6.本公司可定制各類特種電液推桿,推力******可達80T,行程最長達8米,環境溫度最高可達120℃,可配制

      防爆、 制動、變頻、耐高溫、特殊電壓、高防護等級等各類特殊型電機,并可加裝手輪裝置,實現手動驅

      動。

無錫市名堯電液推桿廠-平行電磁閥型電液推桿型號示例:DYTPXF1000-550/45
注意:訂貨時若需隨機訂購外行程裝置或手輪等附件需另行注明!

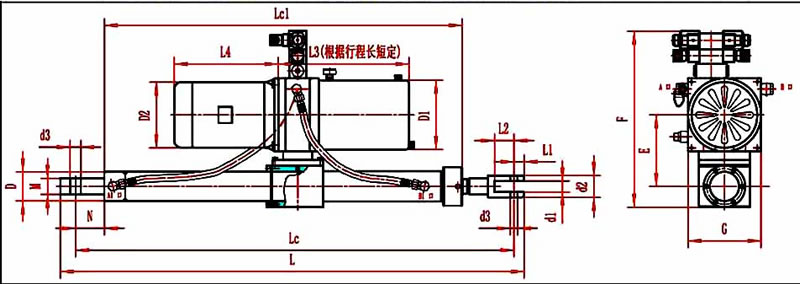

型號

外形尺寸(mm)

注: 表中均為推桿縮回狀態尺寸,S為行程

安裝尺寸(mm) 注:電磁閥電壓AC220或DC24

Lc

Lc1

L

L1

L2

L4

d1

d2

d3

D

D1

D2

M

N

E

F

G

100-□/□

301+S

148+S

343+S

17

27

246

14

Φ30

Φ10

Φ55

194

175

20

70

185

415

200

300-□/□

319+S

158+S

368+S

24

30

246

18

Φ40

Φ12

Φ65

194

175

20

70

190

425

200

450-□/□

319+S

158+S

368+S

24

30

246

18

Φ40

Φ12

Φ65

194

175

20

70

190

425

200

750-□/□

403+S

178+S

468+S

30

45

246

25

Φ60

Φ20

Φ76

194

175

30

80

195

435

200

1000-□/□

403+S

178+S

468+S

30

45

261

25

Φ60

Φ20

Φ76

194

175

30

80

195

435

200

1750-□/□

403+S

178+S

468+S

30

45

286

25

Φ60

Φ20

Φ76

194

195

30

80

195

435

200

2500-□/□

403+S

178+S

468+S

30

45

286

25

Φ60

Φ20

Φ85

194

195

30

80

200

445

200

3000-□/□

413+S

178+S

478+S

40

50

316

30

Φ70

Φ30

Φ95

245

215

30

80

230

505

250

4000-□/□

423+S

198+S

508+S

40

50

316

30

Φ70

Φ30

Φ105

245

215

40

90

235

515

250

5000-□/□

433+S

208+S

518+S

40

50

316

30

Φ70

Φ30

Φ121

245

215

40

90

245

535

250

6000-□/□

453+S

218+S

555+S

42.5

55

316

35

Φ90

Φ35

Φ121

245

215

40

90

245

535

250

8000-□/□

453+S

218+S

555+S

42.5

55

316

35

Φ90

Φ35

Φ130

245

215

40

90

250

545

250

10000-□/□

463+S

238+S

565+S

42.5

55

336

35

Φ90

Φ35

Φ145

245

240

50

100

260

565

250

15000-□/□

488+S

238+S

608+S

50

70

391

45

Φ120

Φ40

Φ184

299

275

50

100

310

665

300

20000-□/□

528+S

278+S

648+S

50

70

391

45

Φ120

Φ40

Φ216

299

275

60

100

325

695

300
