自卸車用多級油缸 |
自卸車用多級油缸 |
描述

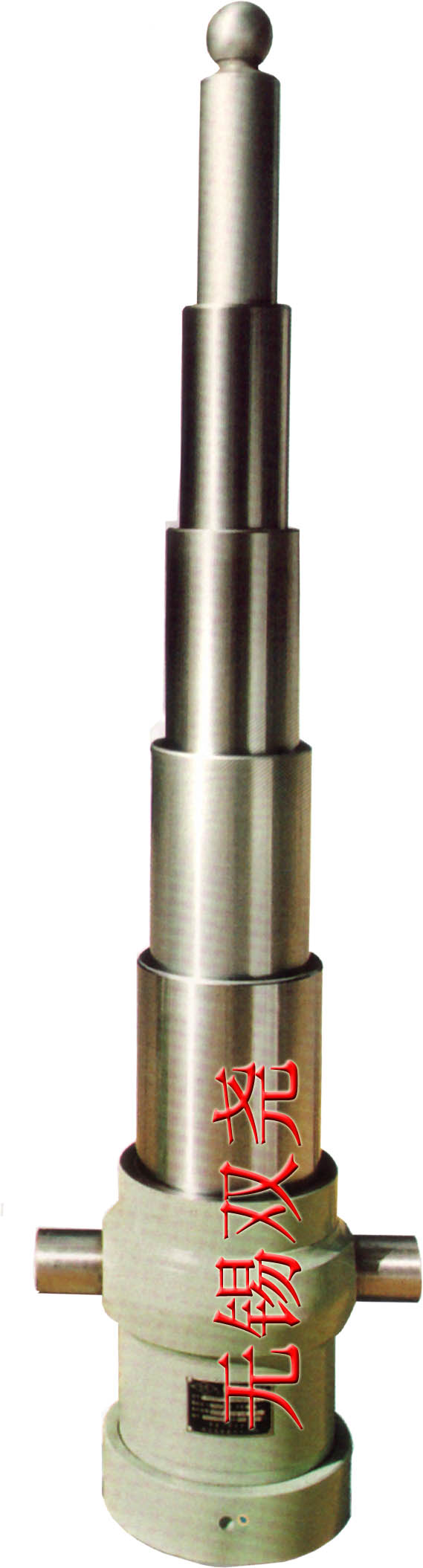

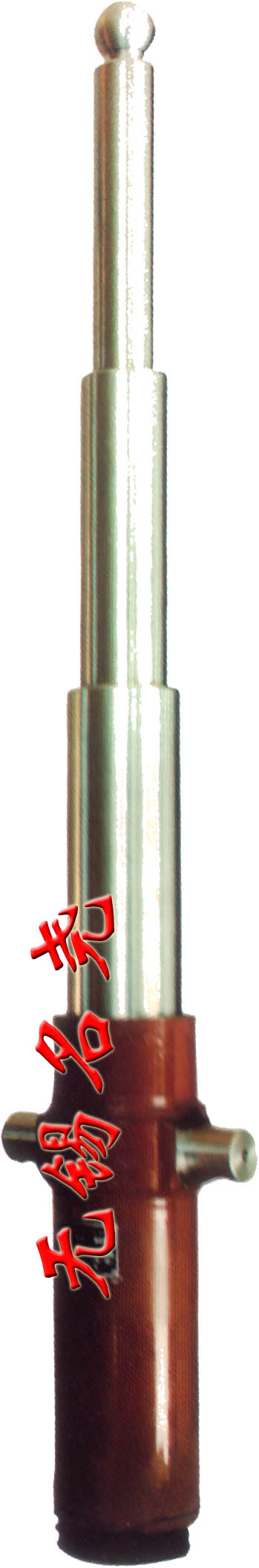

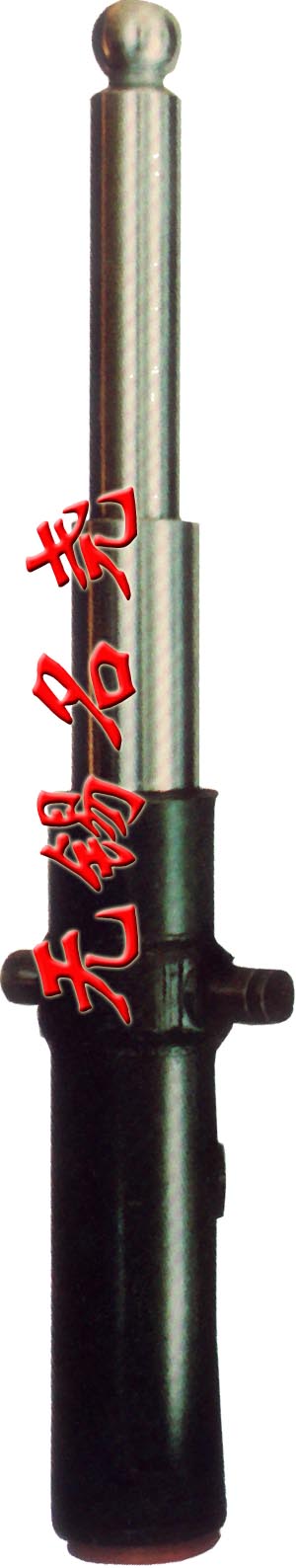

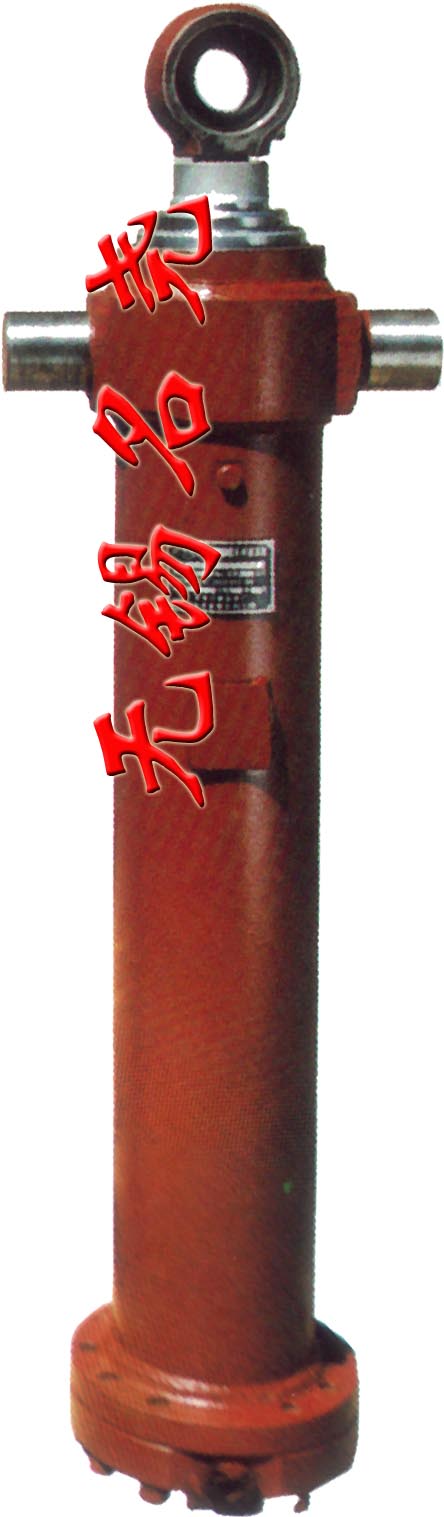

● TG、TMG和TSG系列為自卸汽車用多級液壓油缸。其中TG系列為單作
用式,TMG系列為末級雙作用式,TSG系列為雙作用式多級液壓缸。適用
于工程及礦山用自卸汽車和特種車輛車廂的后卸、側卸和三向卸。
※型號選擇
3
TG -
E
150 × 1500
EQ -
L1
3
–級數:3-3級油缸
TG
–油缸結構型式:TG-單作用多級油缸;TMG末級雙作用多級油缸;TSG-雙作用多級油缸
E
–壓力等級:E-16MPa
150
–******套筒直徑
1500
–總行程
EQ –安裝方式:EQ-上端球鉸,下端耳環;EE-兩端耳環;QQ兩端球鉸;ZQ-上端球鉸,中
部耳軸
L1
–設計序號:L-臨青;1-第一種

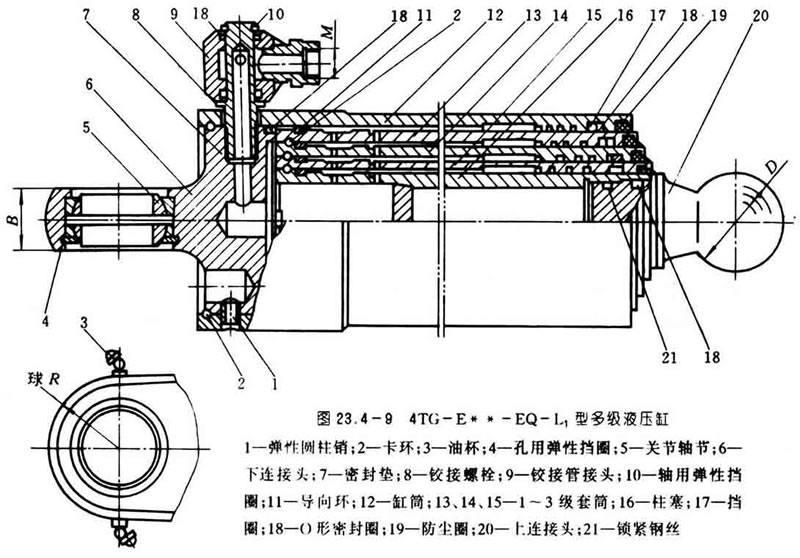

※3TG-E**-EQ-L1型多級液壓油缸結構圖

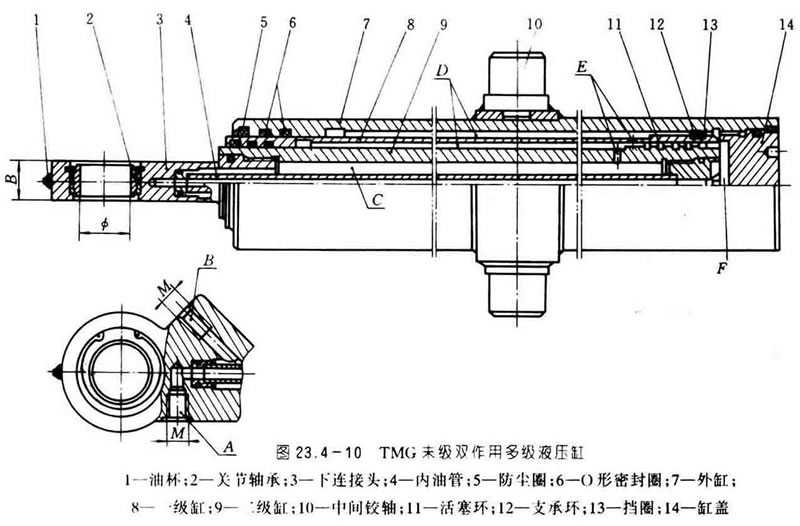

※TMG末級雙作用多級液壓缸

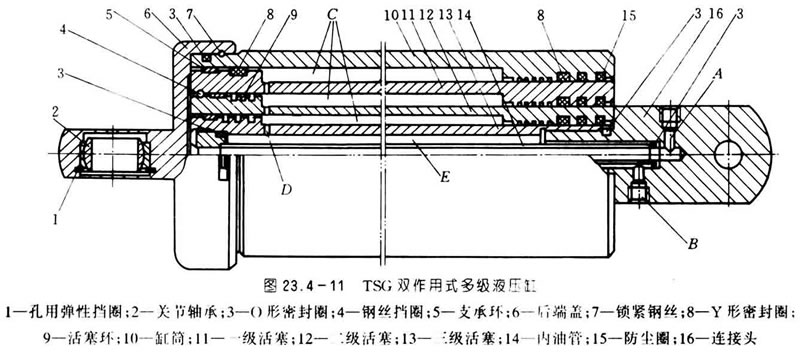

※TSG雙作用多級套筒油缸
※TG系列多級伸縮液壓缸性能參數
型號 | 級數 | 單級行程 | 總行程 | 安裝中心距 | 全伸后中心距 |
*TG-E*×*QQ-L1 | 3 | 300~500 | 900~1500 | 525~740 | 1425~2240 |
*TG-E*×*EE-L1 | 2~5 | 160~300 | 320~1500 | 340~495 | 660~1990 |
2~6 | 700~1500 | 1400~7200 | 1040~1950 | 2440~9150 | |
3 | 400~630 | 1200~1890 | 670~940 | 1870~2830 | |
2~6 | 700~1500 | 1400~7200 | 1060~1980 | 2460~9180 | |
*TG-E*×*ZQ-L1 | 2~5 | 160~300 | 320~1500 | 125~160 | 445~1660 |
*TG-E*×*EQ-L1 | 2~6 | 700~1500 | 1400~7200 | 1050~1960 | 2450~9160 |
*TSG-E*×*QQ-L1 | 3 | 300~630 | 900~1890 | 650~1010 | 1550~2900 |
*TSG-E*×*EE-L1 | 2~3 | 400~800 | 800~2400 | 760~1350 | 1560~3750 |
