歡迎進入無錫市名堯電液推桿廠官方網站!

收藏本站| 網站操作指南 登錄| 注冊

高性能伺服推桿 高精密液壓油缸

中國企業-行業領先

全國銷售咨詢熱線

液壓油缸

您的位置:首頁>產品中心>液壓油缸>車輛液壓缸

車輛液壓缸

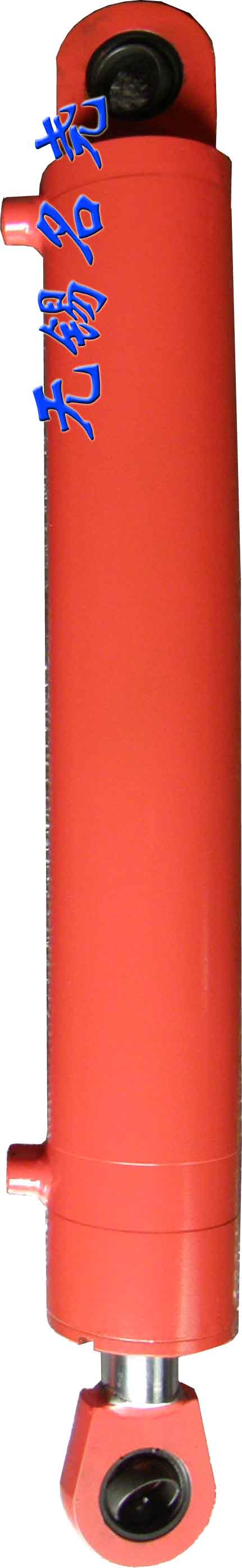

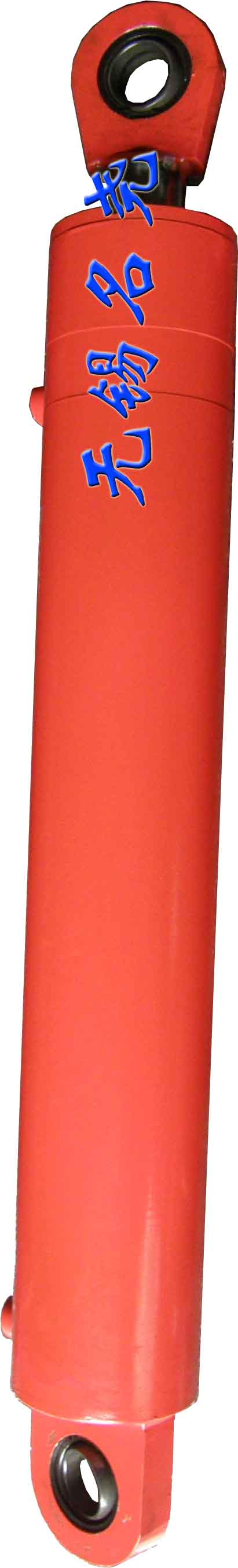

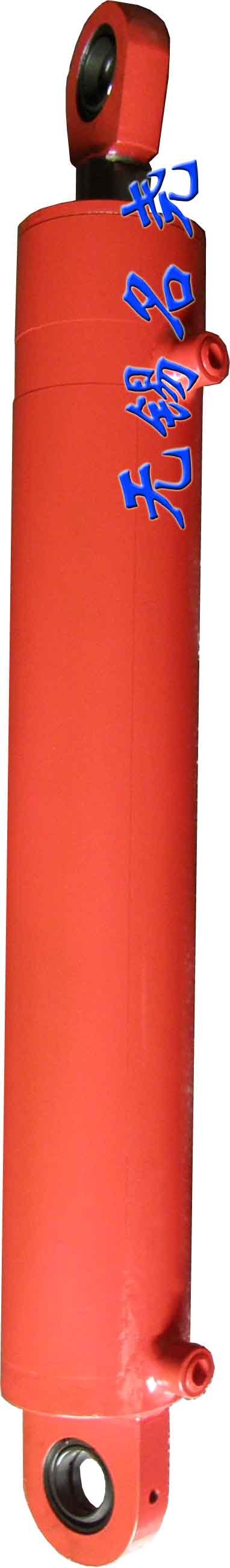

DG型車輛油缸

DG型車輛油缸

DG型車輛油缸



型號示例:

  • 名稱:液壓油缸
  • 品牌:MinYo
  • 型號:HSG63/35-850
  • 安裝方式:前后耳環

描述

DG型車輛液壓油缸(液壓缸)為雙作用單活塞桿式液壓缸。主要用于車輛、工程機械、起重運輸機械、礦山機械及其它機械的液壓系統。


※型號選擇
  DG - J - D C - E1 - L Y3
  DJ
  -雙作用單活塞桿液壓缸
  J  -活塞桿:重型
  D缸徑
  C壓力等級:8-16MPa
  E1
安裝方式:單耳環
  L活塞桿連接方式代號:L=螺紋連接;E=耳環連接
  Y3設計編號



※車輛液壓油缸基本參數

型號

缸徑(mm)

活塞面積(cm2)

壓力 16MPa

******行程(mm)

無桿側

有桿側

推力(N)

拉力(N)

DG-J40C-E1*

40

12.57

8.64

20160

13800

1200

DG-J50C-E1*

50

19.64

13.48

31410

21560

1200

DG-J63C-E1*

63

31.17

21.17

49870

33870

1600

DG-J80C-E1*

80

50.27

34.27

80430

54980

1600

DG-J90C-E1*

90

63.62

43.98

101790

70360

2000

DG-J100C-E1*

100

78.54

53.91

125660

86260

2000

DG-J110C-E1*

110

94.99

63.38

151980

101410

2000

DG-J125C-E1*

125

122.72

83.13

196350

133010

2000

DG-J140C-E1*

140

153.86

103.62

246300

165870

2000

DG-J150C-E1*

150

176.72

119.97

282750

191940

2000

DG-J160C-E1*

160

200.96

136.38

321540

218210

2000

DG-J180C-E1*

180

254.34

175.84

406940

281340

2000

DG-J200C-E1*

200

314.16

219.23

502660

350770

2000

DG-J220C-E1*

220

380.13

257.41

608210

411860

2000

DG-J250C-E1*

250

490.87

336.94

785990

539100

2000

DG-J320C-E1*

320

804.25

549.78

1286800

879650

2000

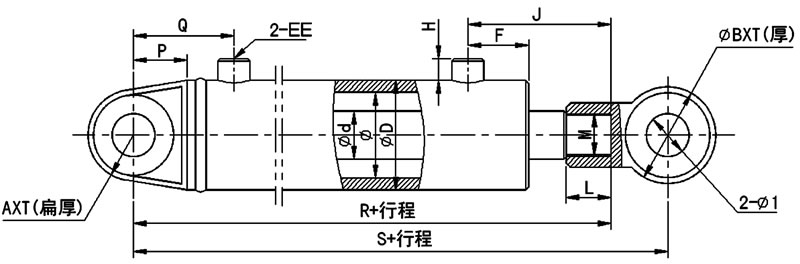

※車輛液壓缸外形安裝連接尺寸圖



型號

d

ф

D

EE

M

L

B×T

A×T

P

Q

F

H

R

S

2-ф1或關節軸承

DG-J40C-E1*Y3

22

40

60

M18×1.5

M20×1.5

29

45×37.5

20×22

27

59

43

15

200

226

16D5

DG-J50C-E1*Y3

28

50

70

M24×1.5

34

56×45

25×28

32

66

52

15

242

276

20D5

DG-J63C-E1*Y3

35

63

83

M22×1.5

M30×1.5

36

71×60

35.5×40

40

79

59

20

274

317

30D5或GE30ES

DG-J80C-E1*Y3

45

80

102

M39×1.5

42

90×75

42.5×50

50

94

57

20

306

359

40D5或GE40ES

DG-J90C-E1*Y3

50

90

114

M39×1.5

42

90×75

45×45

50

101

70

20

345

396

40D5或GE40ES

DG-J100C-E1*Y3

56

100

127

M27×2

M48×1.5

62

112×95

53×63

60

111

66

24

369

427

50D5或GE50ES

DG-J110C-E1*Y3

63

110

140

M48×1.5

62

112×95

55×75

65

129

83

24

407

462

50D5或GE50ES

DG-J125C-E1*Y3

70

125

152

M64×2

70

140×118

67×80

75

136

70

24

421

495

63D5或GE63ES

DG-J140C-E1*Y3

80

140

168

M33×2

M64×2

70

140×118

65×80

75

147

93

25

449

522

63D5或GE63ES

DG-J150C-E1*Y3

85

150

194

M80×2

80

170×135

75×80

95

169

78

25

481

566

71D5或GE70ES

DG-J160C-E1*Y3

90

160

194

M80×2

80

170×135

75×80

95

169

113

25

520

603

71D5或GE70ES

DG-J180C-E1*Y3

100

180

219

M42×2

M90×2

95

176×160

80×90

95

173

149

30

597

687

90D5或GE90ES

DG-J200C-E1*Y3

110

200

245

M90×2

95

210×160

100×105

95

200

165

30

687

777

100D5或GE100ES

DG-J220C-E1*Y3

125

220

273

M110×3

112

200×120

110×120

120

200

157

30

693

810

110H5或GE110ES

DG-J250C-E1*Y3

140

250

299

M125×4

125

220×136

120×136

130

210

157

30

716

831

120H5或GE120ES

DG-J320C-E1*Y3

180

320

402

M48×2

M160×4

166

280×176

140×176

160

264

200

35

847

1017

140H5或GE140ES
