描述
● TG1系列為單作用柱塞式多級液壓缸。耳軸進油，各級套筒由鋼絲擋圈限位，缸蓋與缸筒采用卡環，連接，結構十分簡單、緊湊它主要為1～9T拖拉機自卸掛車、各種手扶拖拉機自卸掛車配套，作掛車車廂傾翻的舉升缸；其派生產品QTG系列多級液壓缸用于汽車掛車、清潔車自卸系統，也用于其它液壓裝置。TG1系列多級套筒液壓缸的設計是和農用自卸掛車系列設計同步進行的。它的主要性能參數和安裝尺寸是根據自卸掛車的使用要求決定的。其結構兩有套組合，即套筒外徑分別為110-90-70-50mm和100-80-60-40mm組合，分別組成2、3、4級液壓缸。單級行程有250、300和340mm三種，共3有0種多級缸。統一采用中間耳軸、頭部為Φ50球頭連接型式、油口在中間鉸軸上，均為M22*1.5螺紋。因而它滿足了大、中、小型拖拉機各種掛車的側卸、后卸和三向卸的使用要求。
※型號選擇
3
TG
1 -
E
110
× 250
3
–級數：3-3級油缸
TG
–單作用多級液壓油缸 –單作用多級液壓油缸 –單作用多級液壓油缸
1
–農機用多級液壓油缸
E –壓力等級:E-16MPaPa
110
–******套筒直徑直徑（mm)
250
–單級套筒（柱塞）行程行程
※TG1系列農機用

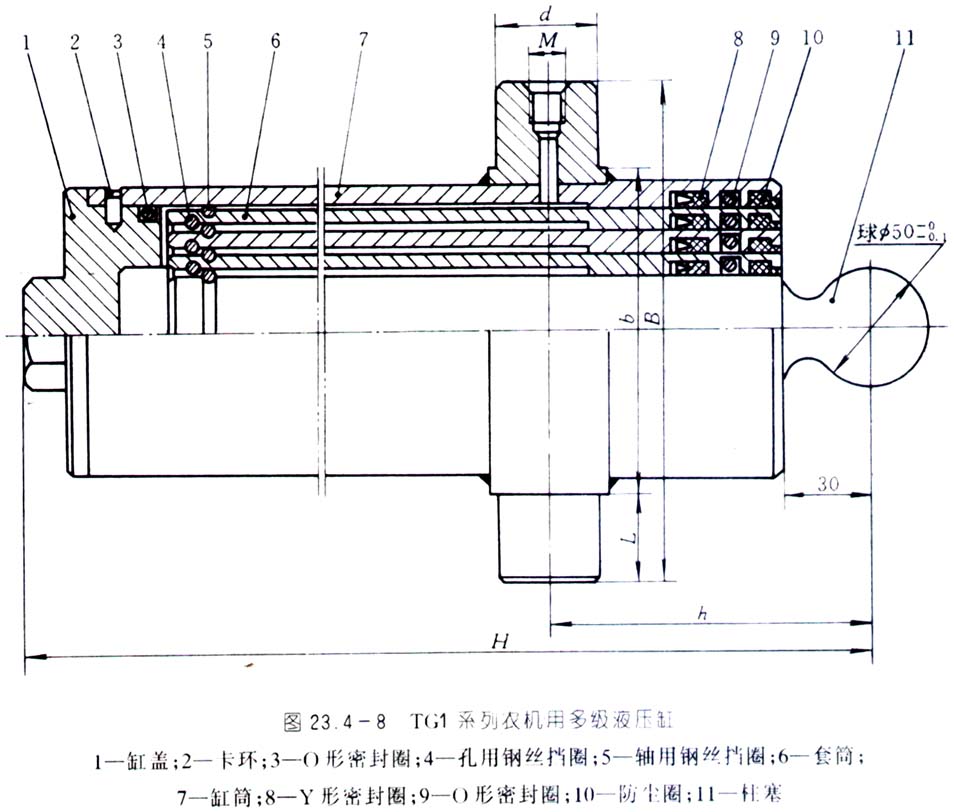

多級液壓缸結構圖
※TG1系列農機用多級套筒液壓油缸主要性能參數及安裝尺寸
| 型號 | 套筒和柱塞外徑 | 總行程 | 長×寬×高 | 額定理論推力/KN | 主要尺寸 | ||||||
| 首級 | 末級 | B | b | L | d | H≤ | M | ||||
| 4TG1-E110×250 | 110-90-70-50 | 1000 | 455×252×148 | 149.1 | 30.8 | 260 | 160 | 50 | 50 | 430 | M22×1.5 |
| 4TG1-E110×300 | 1200 | 515×252×148 | 490 | ||||||||
| 4TG1-E110×340 | 1360 | 563×252×148 | 540 | ||||||||
| 3TG1-E110×250 | 110-90-70 | 750 | 455×252×148 | 149.1 | 60.4 | 430 | |||||
| 3TG1-E110×300 | 900 | 515×252×148 | 490 | ||||||||
| 3TG1-E110×340 | 1020 | 563×252×148 | 540 | ||||||||
| 4TG1-E100×250 | 100-80-60-40 | 1000 | 455×240×136 | 123.2 | 19.7 | 250 | 150 | 430 | |||
| 4TG1-E100×300 | 1200 | 515×240×136 | 490 | ||||||||
| 4TG1-E100×340 | 1360 | 563×240×136 | 540 | ||||||||
| 3TG1-E100×250 | 100-80-60 | 750 | 455×240×136 | 123.2 | 43.6 | 430 | |||||
| 3TG1-E100×300 | 900 | 515×240×136 | 490 | ||||||||
| 3TG1-E100×340 | 1020 | 563×240×136 | 540 | ||||||||
| 3TG1-E90×250 | 90-70-50 | 750 | 455×212×128 | 99.8 | 30.8 | 212 | 132 | 40 | 40 | 430 | |
| 3TG1-E90×300 | 900 | 515×212×128 | 490 | ||||||||
| 3TG1-E90×340 | 1020 | 563×212×128 | 540 | ||||||||
| 3TG1-E90×250 | 90-70 | 500 | 455×212×128 | 99.8 | 60.4 | 430 | |||||
| 3TG1-E90×300 | 600 | 515×212×128 | 490 | ||||||||
| 3TG1-E90×340 | 680 | 563×212×128 | 540 | ||||||||
| 3TG1-E80×250 | 80-60-40 | 750 | 455×200×116 | 78.9 | 19.7 | 200 | 120 | 430 | |||
| 3TG1-E80×300 | 900 | 515×200×116 | 490 | ||||||||
| 3TG1-E80×340 | 1020 | 563×200×116 | 540 | ||||||||
| 2TG1-E80×250 | 80-60 | 500 | 455×200×116 | 78.9 | 43.6 | 430 | |||||
| 2TG1-E80×300 | 600 | 515×200×116 | 490 | ||||||||
| 2TG1-E80×340 | 680 | 563×200×116 | 540 | ||||||||
| 2TG1-E70×250 | 70-50 | 500 | 455×169×105 | 60.4 | 30.8 | 169 | 109 | 30 | 30 | 430 | |
| 2TG1-E70×300 | 600 | 515×169×105 | 490 | ||||||||
| 2TG1-E70×340 | 680 | 563×169×105 | 540 | ||||||||
| 2TG1-E60×250 | 60-40 | 500 | 455×157×93 | 43.6 | 19.7 | 157 | 97 | 430 | |||
| 2TG1-E60×300 | 600 | 515×157×93 | 490 | ||||||||
| 2TG1-E60×340 | 680 | 563×157×93 | 540 | ||||||||
