歡迎進入無錫市名堯電液推桿廠官方網站!

收藏本站| 網站操作指南 登錄| 注冊

高性能伺服推桿 高精密液壓油缸

中國企業-行業領先

全國銷售咨詢熱線

液壓泵站

您的位置:首頁>產品中心>液壓泵站

液壓泵站工作原理及結構形式

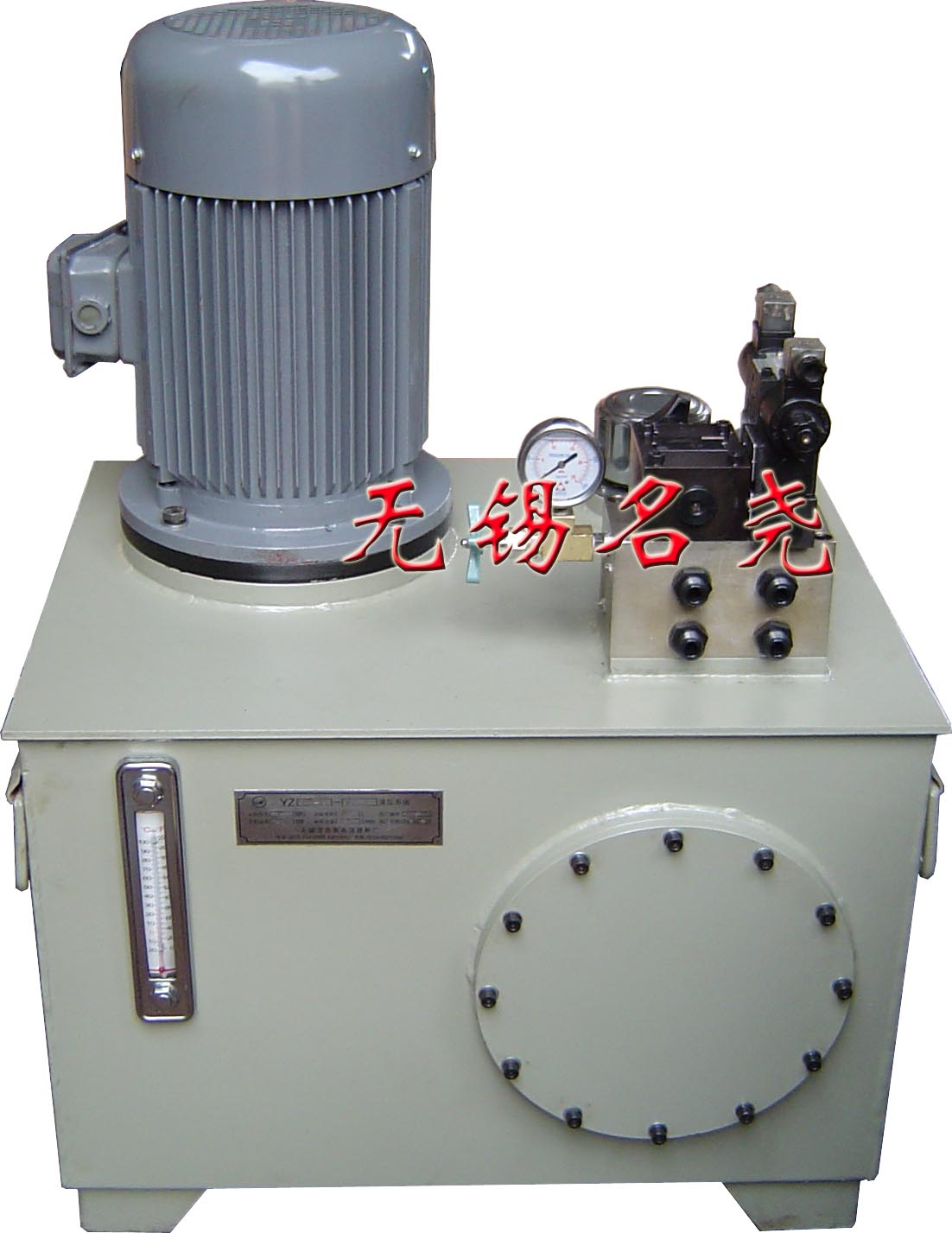

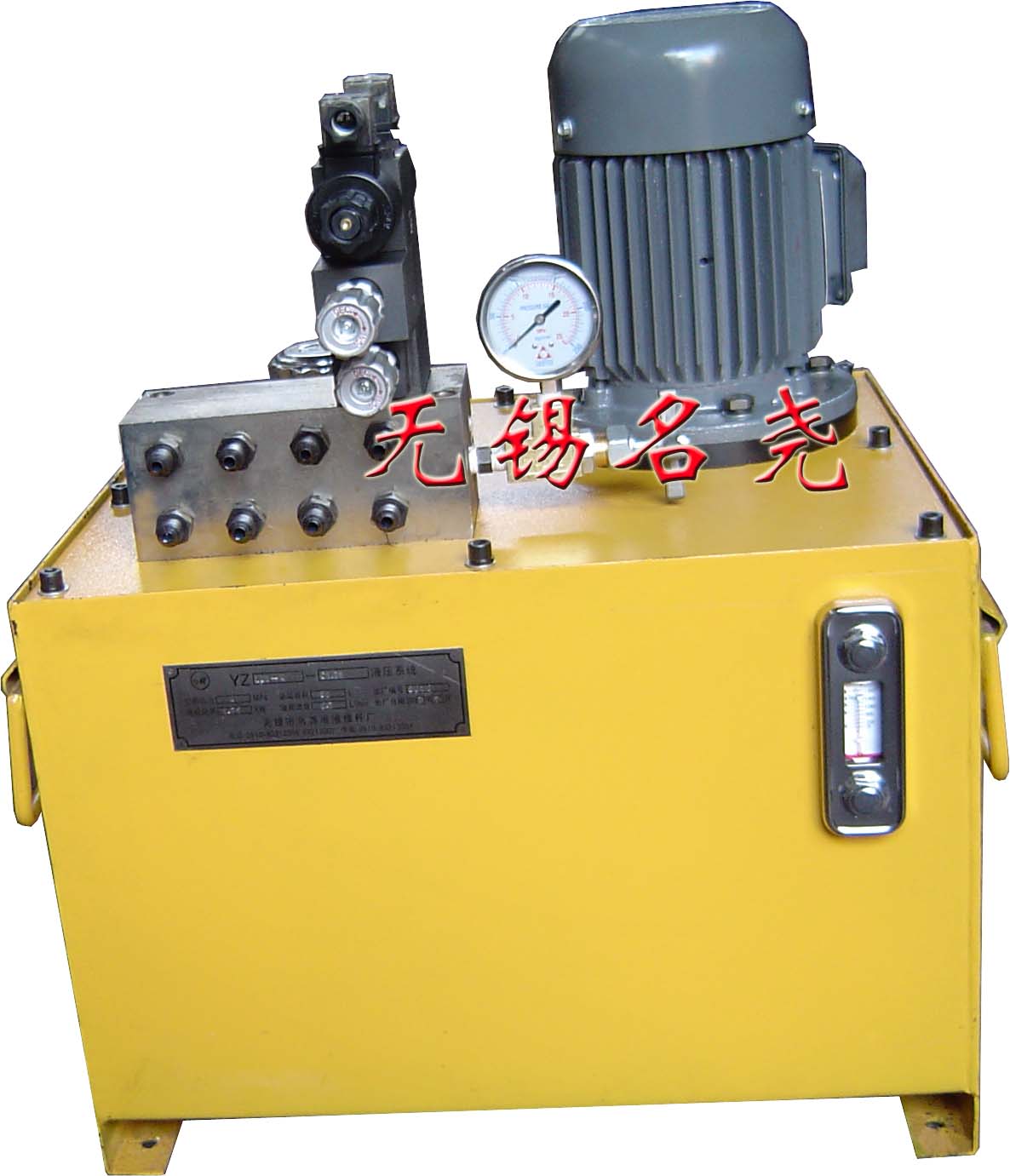

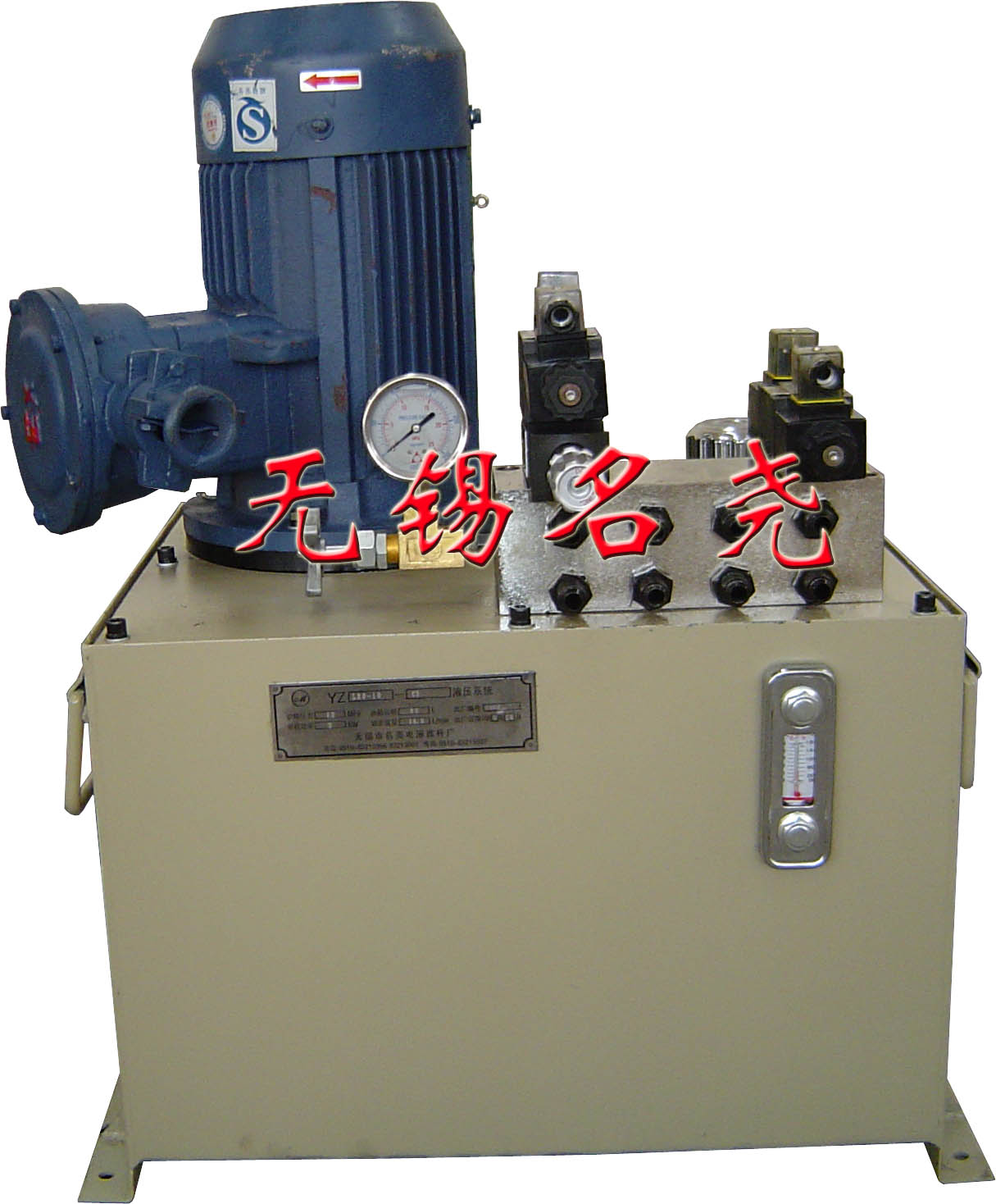

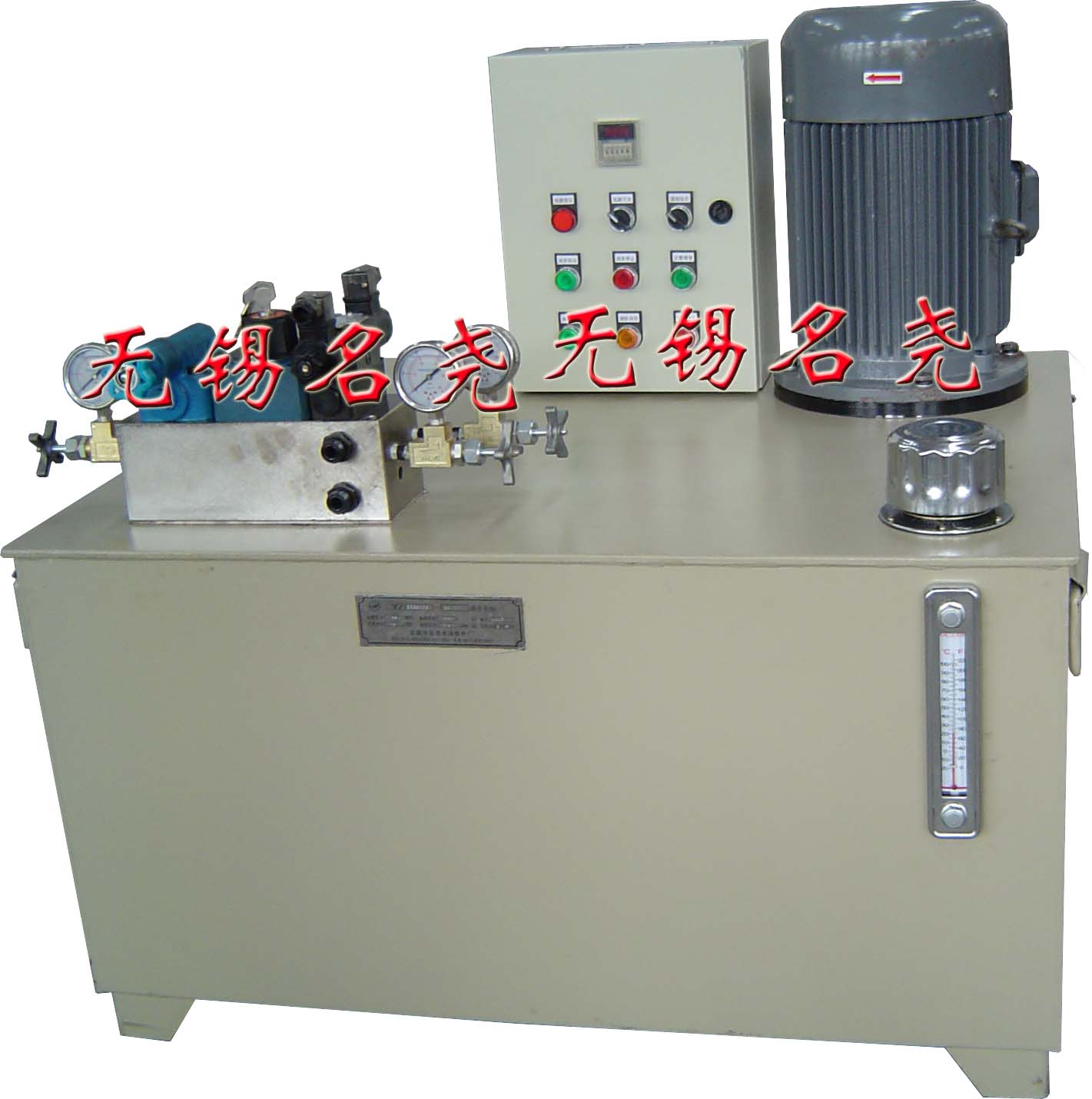

四缸四通同步液壓泵站 液壓泵站(水冷器) 液壓泵站(電控箱)

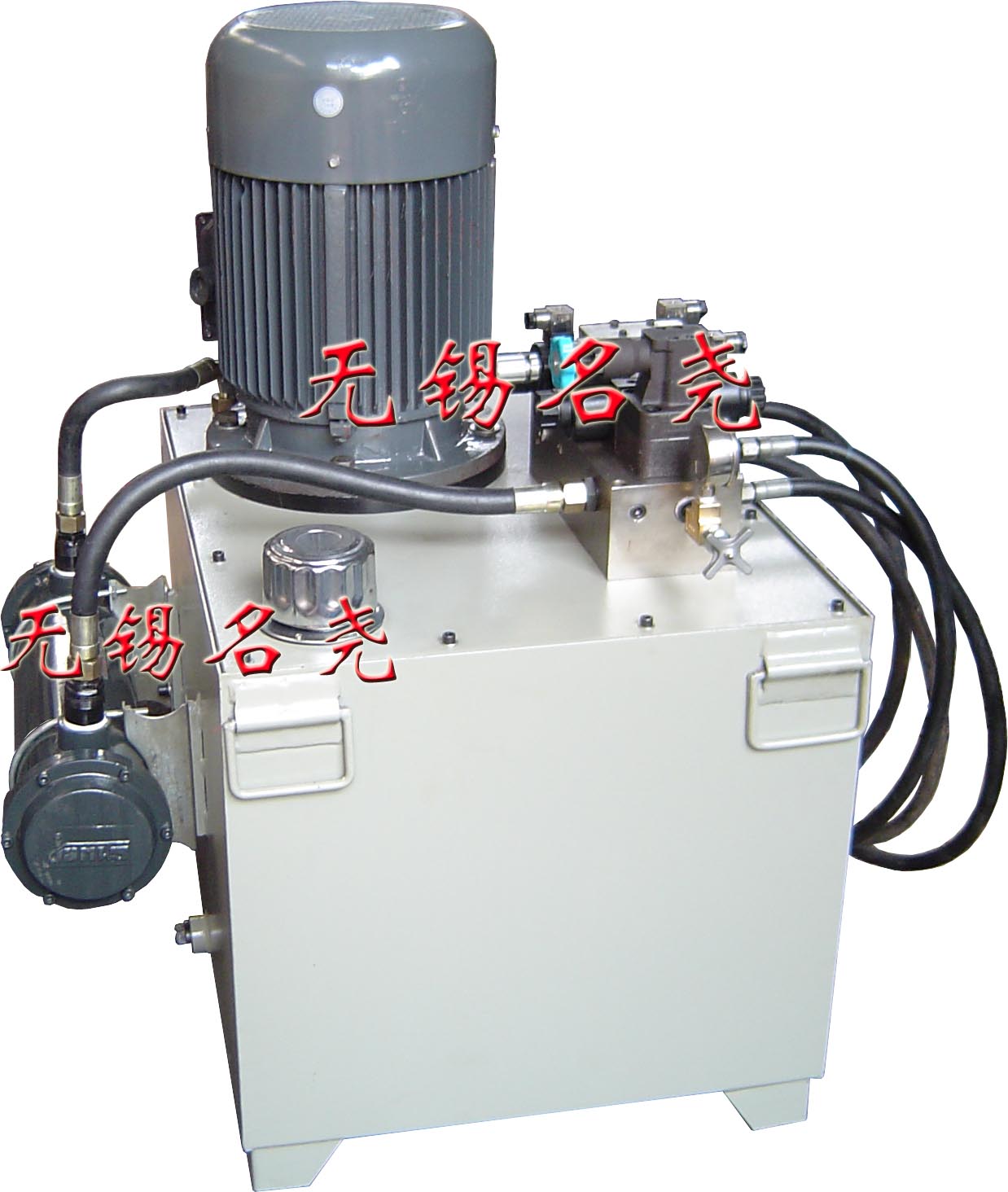

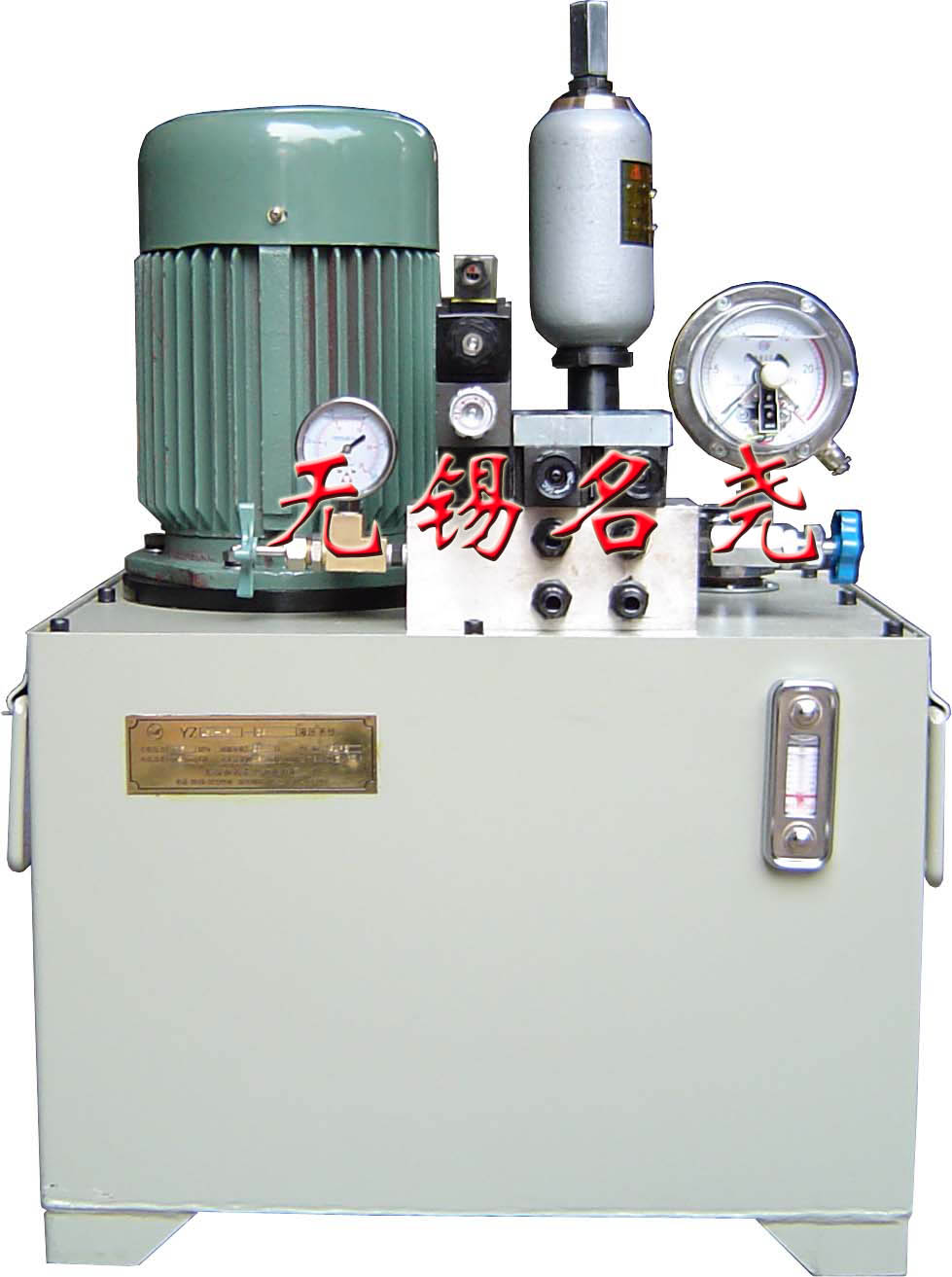

液壓泵站(多節伸縮油缸,比例閥) 液壓泵站 液壓泵站(蓄能器,電接點壓力表)



型號示例:

  • 名稱:液壓泵站
  • 品牌:MinYo
  • 型號:YZL125-16-C5.5
  •
  • 電機安裝方式:立式

一、液壓泵站(小型液壓站)組成及工作原理:

    液壓系統中執行器及其操縱控制閥等散裝在主要各適當位置上的動力型液壓站,其形態較為簡單,它主要由液壓泵及驅 動電機、

油箱及其附件、少數必要的壓力控制閥等組成,因此經常稱之為液壓泵站。其主要功能是為液壓執行器提供一定壓力和流量的油液,而系統的控制主要由散裝在主機各處的控制閥來擔當。

    通常我們所說的液壓泵站一般均指小型液壓站,它按驅動裝置(主機)要求供油,并控制油流的方向、壓力和流量,它適用于主機與液壓裝置可分離的各種液壓機械。用戶購買后只要將液壓泵站與主機上的執行機構(油缸和油馬達)用油管相連,液壓機械即可實現各種規定的動作、工作循環。

    液壓泵站是由泵裝置、集成塊或閥組合、油箱、電氣盒組合而成。各部件功用同液壓站,具體如下:

泵裝置 - 上裝有電機和油泵,它是液壓站的動力源,將機械能轉化為液壓油的動力能。

集成塊 - 是由液壓閥及通道體組合而成。它對液壓油實行方向、壓力、流量調節。

閥組合 - 是板式閥裝在立板上,板后管連接,與集成塊功能相同。

油  箱 - 是鋼板焊的半封閉容器,上還裝有濾油網、空氣濾清器等,它用來儲油、油的冷卻及過濾。

電器盒 - 分兩種形式。一種設置外接引線的端子板;一種是配置了全套控制電器。

    液壓泵站的工作原理如下:電機帶動油泵旋轉,泵從油泵中吸油后打油,將機械能轉化為液壓油的壓力能,液壓油通過集成塊

(或閥組合)被液壓閥實現了方向、壓力、流量調節后經外接管路傳輸?shù)揭簤簷C械的油缸或油馬達中,從而控制了液動機方向的變換、力量的大小及速度的快慢,推動各種液壓機械做功。

二、液壓泵站結構形式及主要技術參數:

    液壓泵站的結構形式,主要以泵裝置的結構形式、安裝位置及冷卻方式來區分,按泵裝置的機構形式安裝位置可分三種:

1、上置立式液壓泵站:泵裝置立式安裝在油箱蓋板上,主要用于定量泵系統。

2、上置臥式液壓泵站:泵裝置臥式安裝在油箱蓋板上,主要用于變量泵系統,以便于流量調節。

3、旁置式液壓泵站:泵裝置臥式安裝在油箱旁單獨的基礎上,旁置式可裝備備用泵,主要用于油箱容量大于250升,電機功率7.5千瓦以上的系統。

    按液壓泵站的冷卻方式可分為兩種:

1、自然冷卻:靠油箱本身與空氣熱交換冷卻,一般用于油箱容量小于250升的系統一思想。

2、強迫冷卻:采取冷卻器進行強制冷卻,一般用于油箱容量大于250升的系統。

    液壓站以油箱的有效貯油量度及電機功率為主要技術參數。油箱容量共有18種規格,如下表:

油箱
容量
L

25

40

63

100

160

250

400

630

800

1000

1250

1600

2000

2500

3200

4000

5000

6000

    本系列液壓泵站根據用戶要求及依據工況使用條件,可以做到:

1、按系統配置集成塊,也可不帶集成塊。

2、可設置冷卻器、加熱器、蓄能器。

3、可設置電氣控制裝,也可不帶電氣控制裝置。

三、YZ系列液壓泵站型號標注方法:

YZ系列液壓泵站型號標注方法與液壓站型號標注方法相同
