您的位置：首頁>產品中心>液壓泵站
|
|
|
|

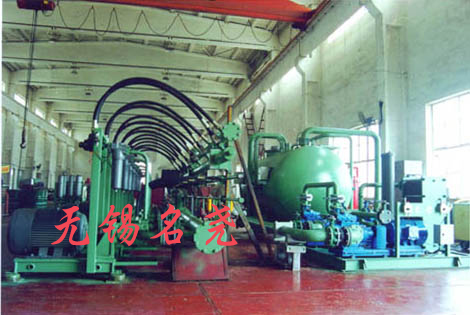

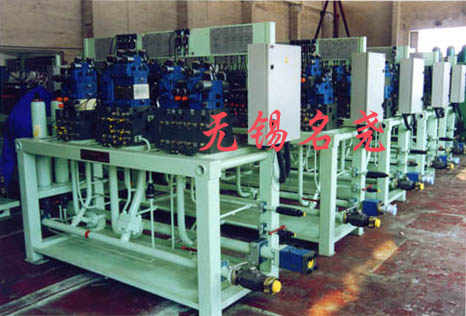

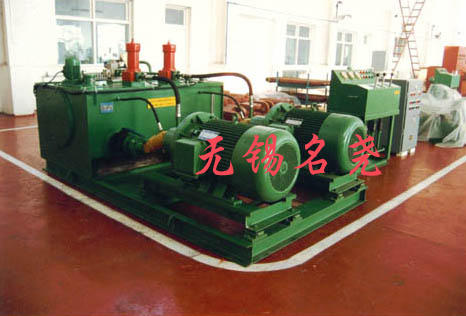

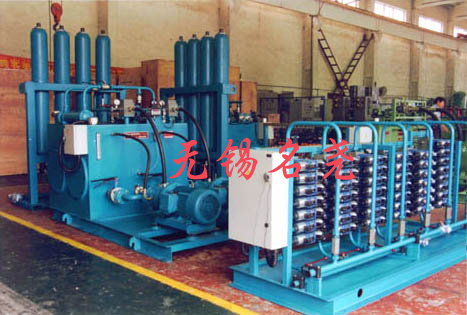

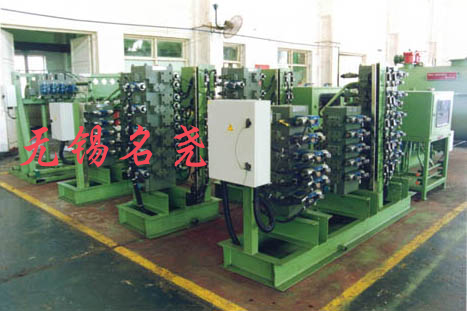

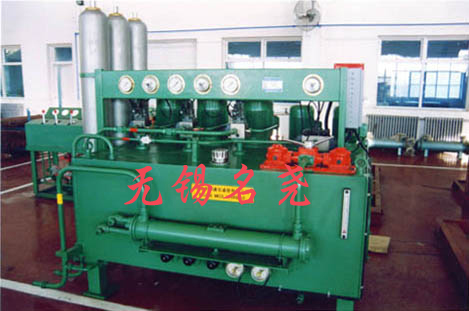

| 大型液壓系統 | 大型液壓系統 | 大型液壓系統 |
 |
 |
 |
| 大型液壓系統 | 大型液壓系統 | 大型液壓系統 |
一、液壓系統出廠試驗：
液壓系統總成出廠之前,至少要進行清潔度檢查、耐壓試驗和密封試驗、功能試驗。功能試驗包括泵運行功能試驗、回路功 能液壓系
試驗、噪聲試驗等，見表3_331
|
表3_331 液壓系統出廠試驗 |
||
|
試驗項目 |
試驗方法 | 技術要求 |
|
清潔度試驗 |
取樣檢驗,用顆粒計數法 |
按系統類型不高于16/13～20/17 |
| 耐壓試驗和密封試驗 |
工作壓力≤16MPa時,試驗壓力取為工作壓力的1.5倍,工作壓力超過16MPa時但≤25MPa時,試驗壓力取為1.25倍。工作壓力超過25MPa時但≤31.5MPa時,試驗壓力取為1.15倍.逐步升壓至試驗壓力,保壓10min |
所有焊縫和接合面無滲漏,管道無永久變形 |
|
功能試驗 |
1.泵運行功能試驗 |
起動平穩，無異常噪聲和發熱，變量機構調節功能達到要求 |
|
2.回路功能試驗: 操作各個閥,檢查各回路功能 各閥在要求的設定范圍內重復試驗3次,如某閥有一次失誤,排除故障后重復試驗6次 |
回路功能應符合設計要求 閥功能無誤 |
|
| 3.液位控制和報警、油溫控制和報警、壓力繼電器及其它傳感器 | 動作和信號符合設計要求 | |
| 4.噪聲試驗 | 符合技術協議書或設計要求 | |
二、液壓系統在主機上進行試驗：
如果是主機制造廠，則液壓系統應由供方在主機上進行合同中指定的試驗，并將試驗結果提供給需方。常規的試驗項目見表3_332
|
表3_332 液壓系統在主機上進行試驗 |
|
|
試驗項目 |
技術要求 |
|
噪聲 |
在額定工況下運行時，設備的最高聲壓級在離設備外殼3m和離地面2m的高度上的任何點處不得超過85dB(A)。可針對本底噪聲來修正實測值 |
| 泄漏 |
進行試驗期間，除未成滴的輕微沾濕外，不得有可測出的外泄漏 |
|
溫度 |
進行試驗期間，在油箱中最靠近泵吸油口處測量并記錄油液溫度，測量并記錄環境溫度 |
| 功率消耗 |
至少在一個完整的機器循環中測量平均功率消耗和功率因數。需方要求時，不應測量并記錄尖峰功率需求和最低功率因數 |
| 溫度控制 |
采用主動溫度控制時，應在油箱中最靠近泵吸油口處測量并記錄超出冷卻介質溫度的液壓油液的溫升。還應在規定的水壓和冷卻器壓降下測量并記錄冷卻介質平均消耗量 |
| 污染分析 |
進行試驗期間應定期提取液壓油液樣品進行顆粒污染分析并應符合規定的清潔度等級 |
